Un balcone e una scala

Questo tutorial prende una casa su due livelli e li collega: il balcone a sud diventa una stanza esterna, un gradino più in basso della cucina, e una scala dritta sale dal soggiorno al soppalco sopra la cucina. Lavori sui soli muri della casa d’esempio (bare.home.json).

Alla fine il terzo piano ha il suo balcone, 5,0 m² dietro la ringhiera, e una scala di 16 alzate lungo il muro sud del soggiorno; il soppalco ha la sua stanza e il foro da cui arriva la scala. Ci vogliono circa 15 minuti.

La casa d’esempio

• La planimetria da ricalcare (PNG, 1:100)
• La casa con i soli muri (.home.json)
• La casa finita (.home.json)

Riproduci

1. Apri la casa con i soli muri

1. Scarica bare.home.json dal riquadro qui sopra.

2. Crea un progetto nuovo (Una casa nuova): nell’impostazione guidata fai clic su Pronto, nella colonna dei passi, e su Apri l’editor. Poi scegli Importa una casa… nel menu del progetto (il suo nome, in alto a sinistra) e prendi il file.

3. La pianta mostra i muri del terzo piano, ogni spazio chiuso tratteggiato con Crea stanza. L’editor parte con lo strumento Muro in mano: premi VV per tornare a Seleziona.

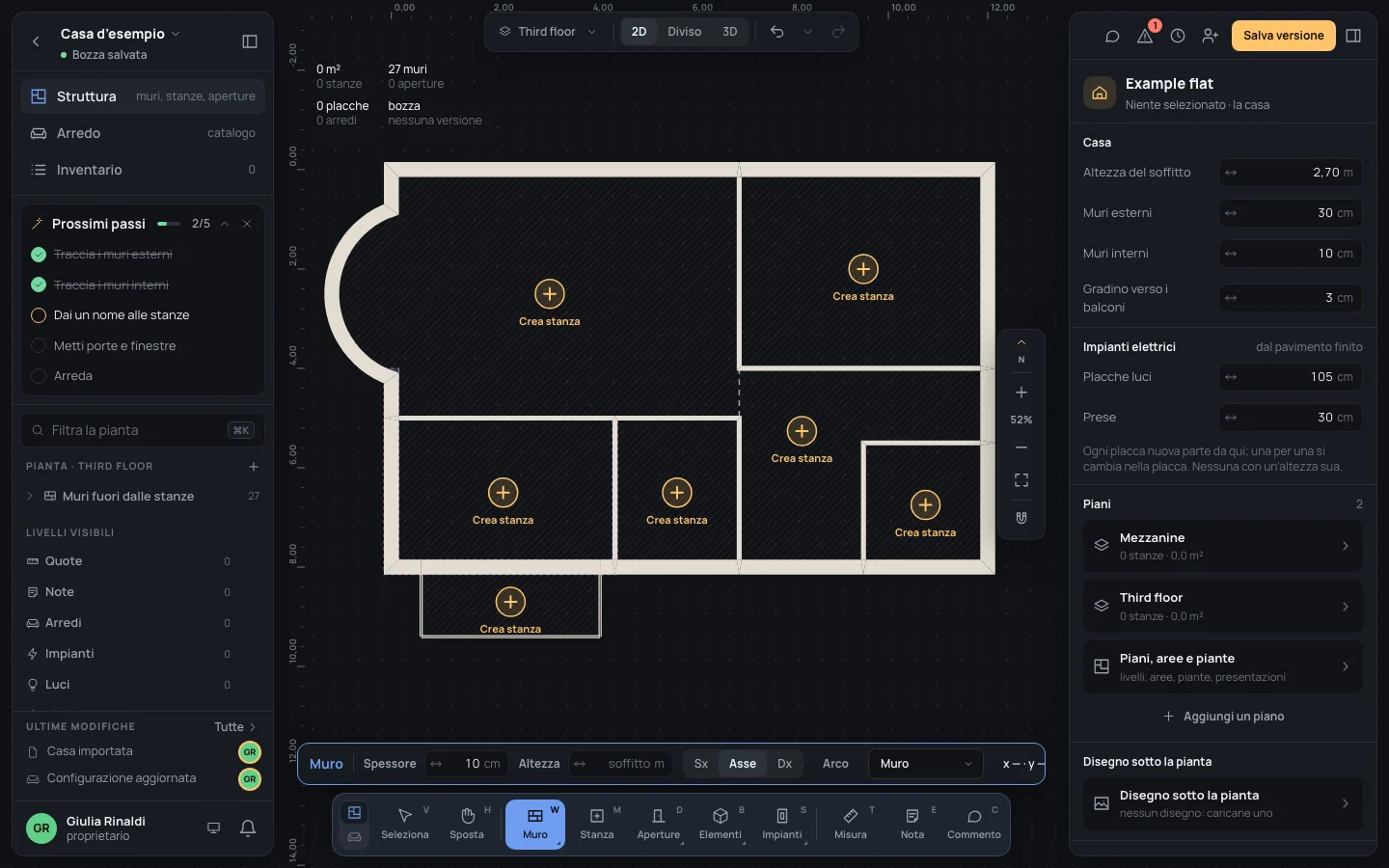

La casa con i soli muri ha già quello che dà il disegno della pianta: i muri dei due livelli, la ringhiera del balcone e il livello Mezzanine con la sua pianta. Tu aggiungi le stanze, il gradino e la scala.

2. Il balcone

Il balcone è la piccola regione a sud della cucina, 3,60 × 1,40 m, chiusa dal muro esterno e da una ringhiera in tre pezzi.

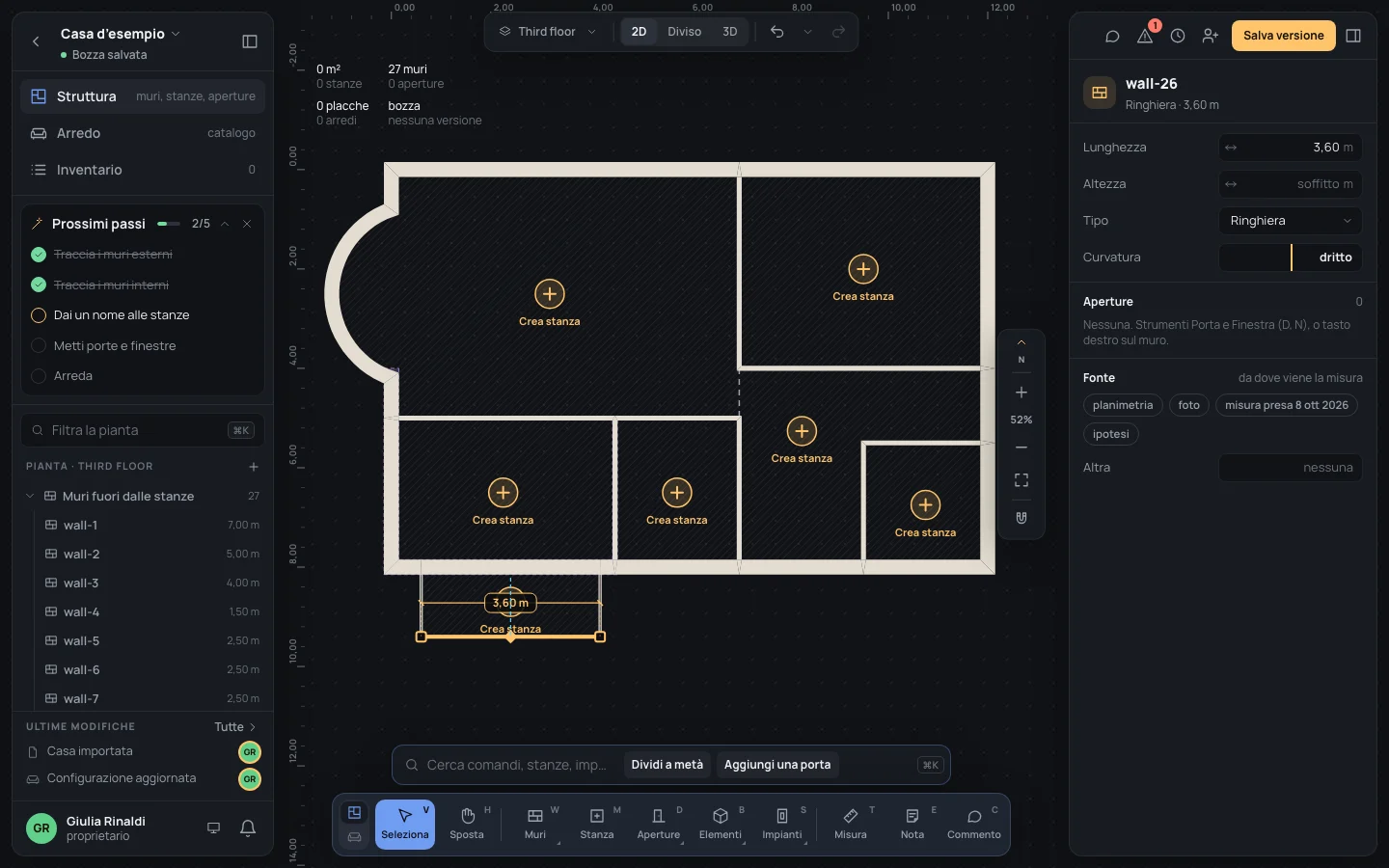

1. Fai clic sul lato lungo della ringhiera. L’ispettore dice wall-26, Ringhiera · 3,60 m, con Tipo Ringhiera: una barriera sottile, sempre 4 cm, che non prende placche. Se la tua pianta non ce l’ha, disegnala con lo strumento Muro impostato su Ringhiera, partendo dal muro esterno e tornandoci.



2. Premi EscEsc, poi MM per lo strumento Stanza. Fai clic dentro la regione tratteggiata del balcone. La stanza nasce e il suo Nome è pronto: scrivi NomeBalconyCopia e premi ↵↵.

3. Nella scheda Generale dell’ispettore, metti A cosa serve su Balcone o terrazzo e sotto Pavimento fai clic su Esterno. L’intestazione dice Stanza · Esterno: è il pavimento esterno a fare di una stanza un balcone, un gradino più in basso e senza soffitto.

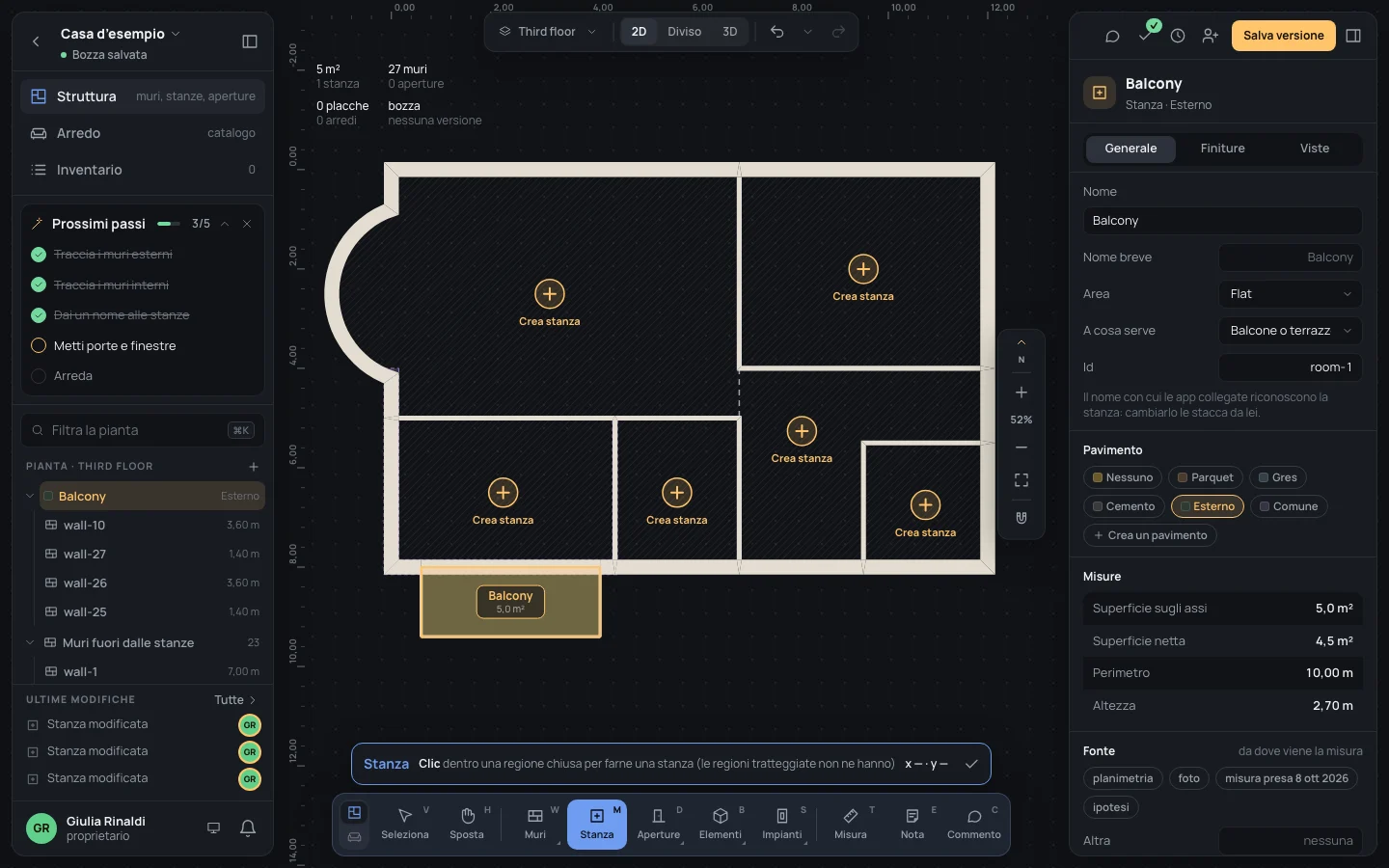

   Le sue misure dicono 5,0 m² sugli assi, 4,5 m² netti e 10,00 m di perimetro.

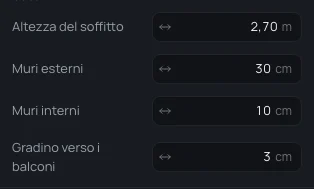

4. Premi EscEsc due volte: senza niente selezionato, l’ispettore mostra la casa. Gradino verso i balconi, sotto Casa, dice quanto sta più in basso un pavimento esterno rispetto a quello della pianta: la casa d’esempio ha Gradino verso i balconi3Copia cm. Se il tuo balcone è più basso, scrivi il tuo; 0 per nessun gradino.

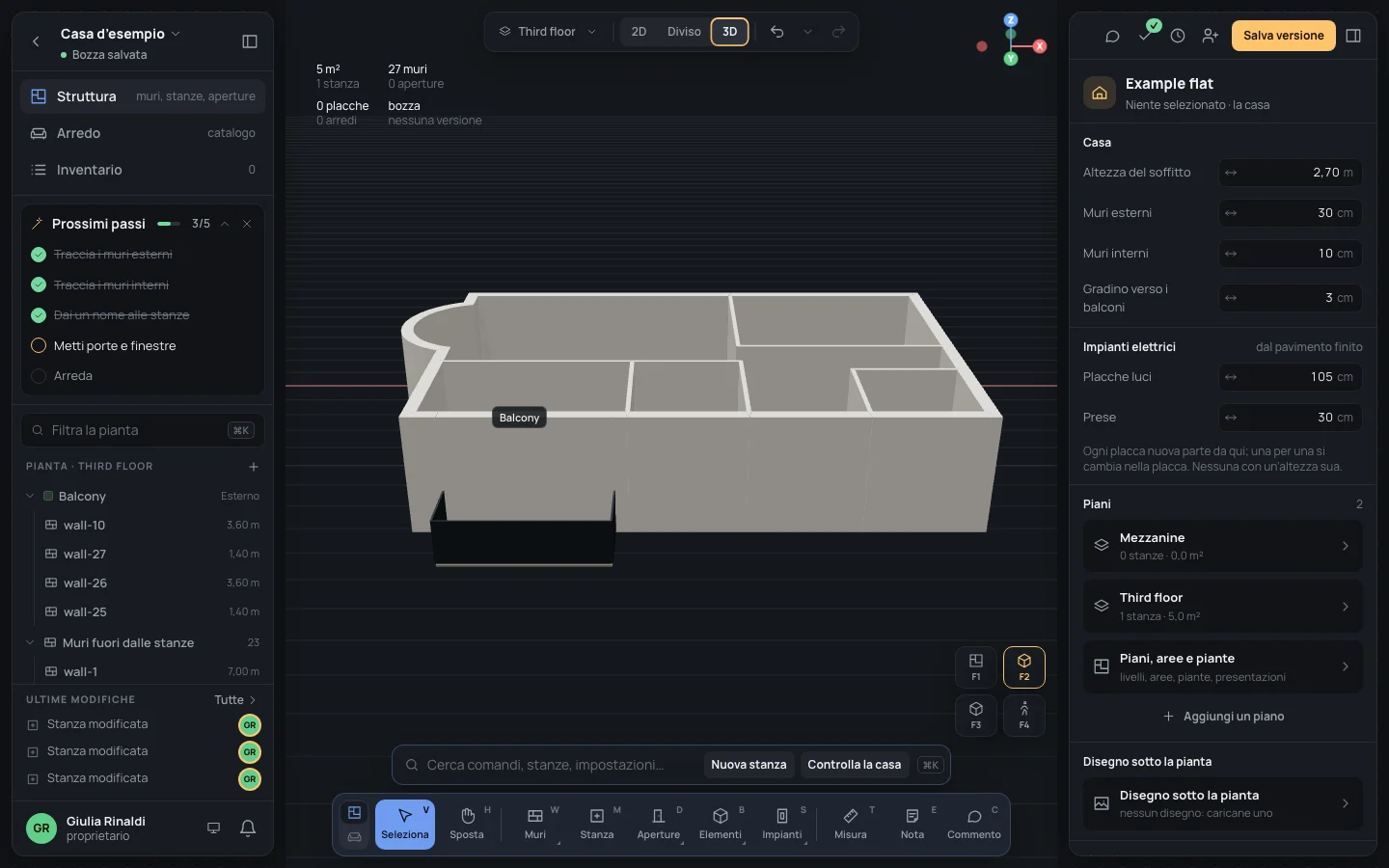

5. Scegli 3D nella pillola in alto e premi F2F2: il balcone sporge dal muro sud dietro la sua ringhiera, con il pavimento 3 cm sotto quello della cucina.



Prima di andare avanti torna su 2D.

3. Il livello del soppalco e la sua stanza

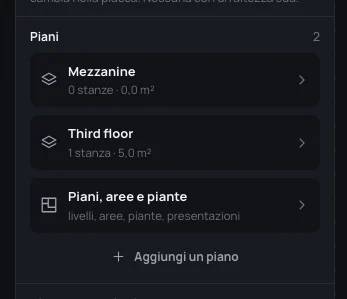

1. Senza niente selezionato, l’ispettore della casa elenca i suoi Piani, dal più alto: Mezzanine, 0 stanze, e Third floor, 1 stanza · 5,0 m². Il soppalco sta a 11,85 m, 2,85 m sopra i 9,00 m del terzo piano.



   In una casa tua su un piano solo, Aggiungi un piano qui ne aggiunge uno (gli dai il nome, la quota proposta è 3 m sopra il più alto), e Una pianta nuova nella pagina della struttura ci mette una pianta su cui disegnare i muri: tutti e due sono spiegati in Scale e livelli.

2. Apri la pianta del soppalco con il selettore Pianta in alto. I suoi muri ci sono già, con il terzo piano in trasparenza sotto (Altri piani, tra i Livelli visibili del pannello di sinistra, lo nasconde).

3. Premi MM e fai clic dentro la regione del soppalco. Scrivi NomeMezzanineCopia e premi ↵↵. Metti A cosa serve su Studio e il Pavimento su Parquet.

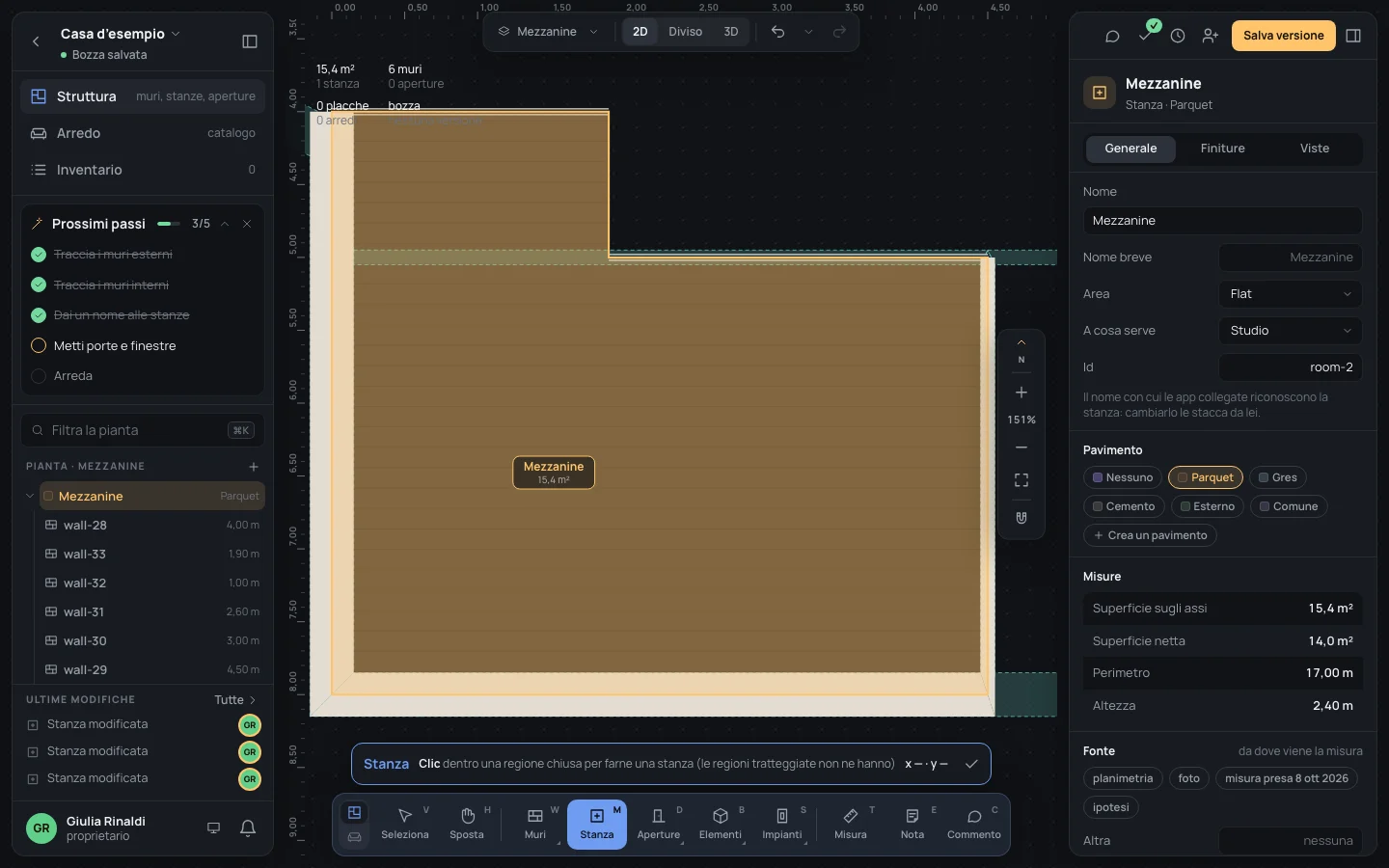

   Misura 15,4 m² sugli assi e 14,0 m² netti, sotto il soffitto del soppalco a 2,40 m.

4. La scala dal soggiorno

La scala corre lungo il muro sud del soggiorno, da vicino all’ingresso verso ovest, fino al pianerottolo del soppalco. I dettagli sono nello strumento Scala; qui ci sono i clic.

1. Apri Third floor con il selettore Pianta. Una scala si disegna sulla pianta da cui parte.

2. Premi GG (nel dock, Elementi › Scala). La barra dice Sale a: Mezzanine: lascia A rampe, Pianerottolo e Larghezza0,90Copia.

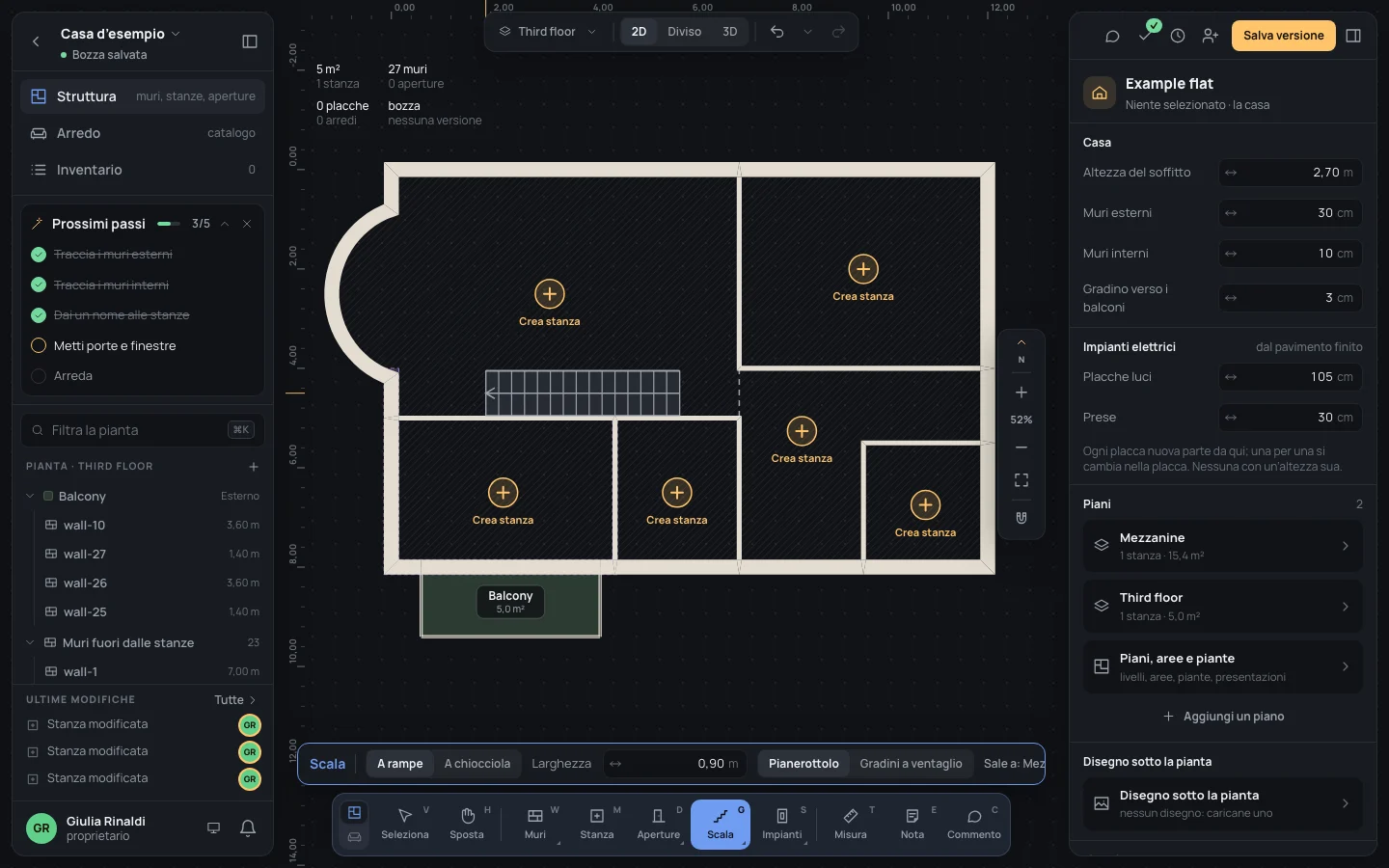

3. Fai clic dove parte, a x 5,80 · y 4,50 (la barra dice dove sta il puntatore), poi spostati verso ovest: la scala si disegna come sarà, con le pedate e la freccia che sale.



4. Fai clic dove arriva, a x 1,90 · y 4,50, una rampa di 3,90 m, e premi ↵↵.

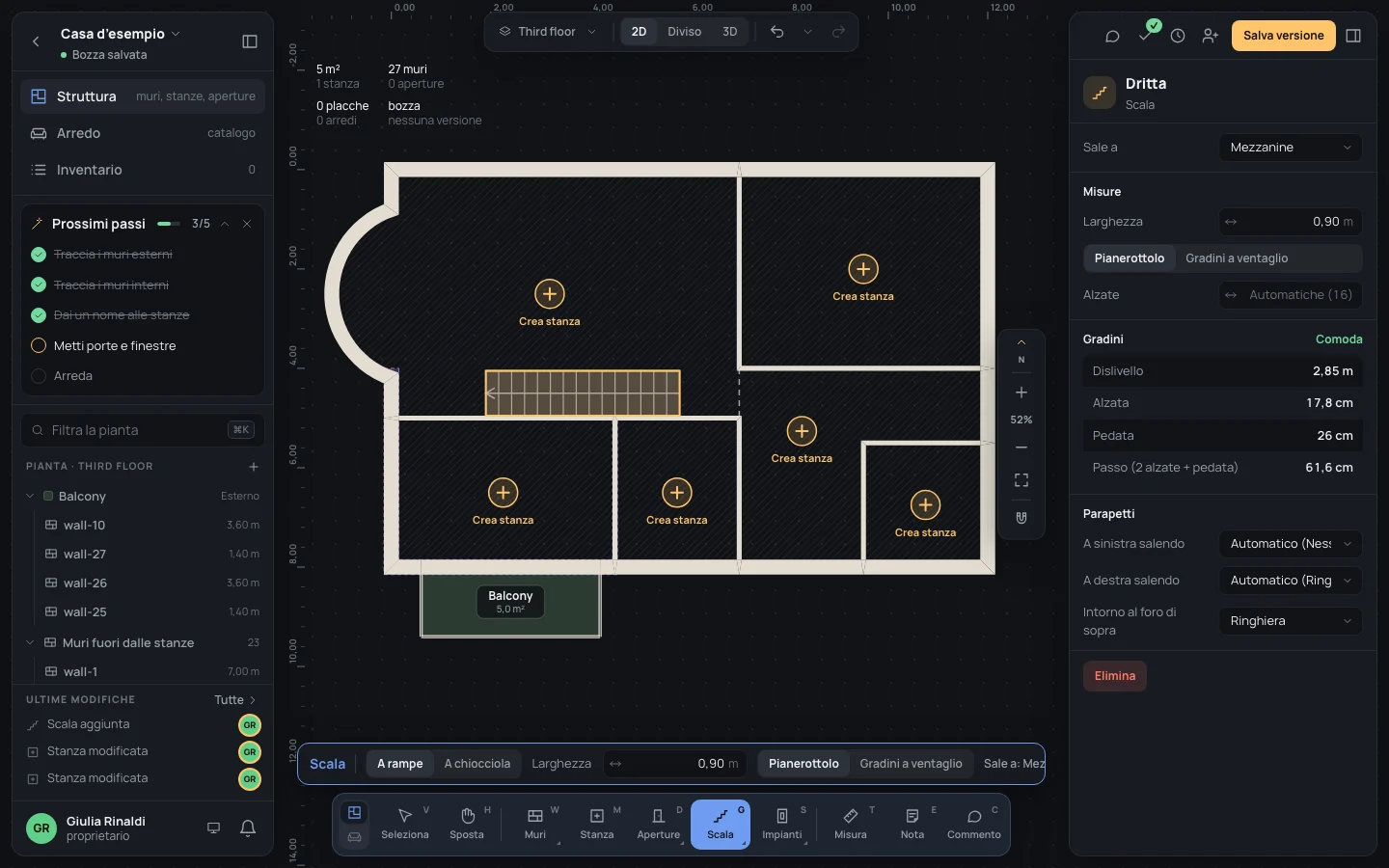

La scala nasce già selezionata. L’ispettore dice Dritta, Sale a Mezzanine, Alzate Automatiche (16): 2,85 m in 16 alzate da 17,8 cm, pedate da 26 cm, un passo di 61,6 cm, e Comoda in verde.

Una scala comoda ha alzate di 18 cm al massimo, pedate di almeno 22 cm e un passo tra 60 e 66 cm. Per vedere la differenza scrivi Alzate14Copia in Alzate: ogni alzata diventa di 20,4 cm e la scala dice in rosso cosa non va. Svuota il campo e premi ↵↵ per riavere le 16. I Parapetti sono automatici: nessuno a sinistra salendo, contro il muro; una ringhiera a destra, sul soggiorno; una ringhiera Intorno al foro di sopra. Tutto questo è in Scale e livelli.

5. Il foro di sopra

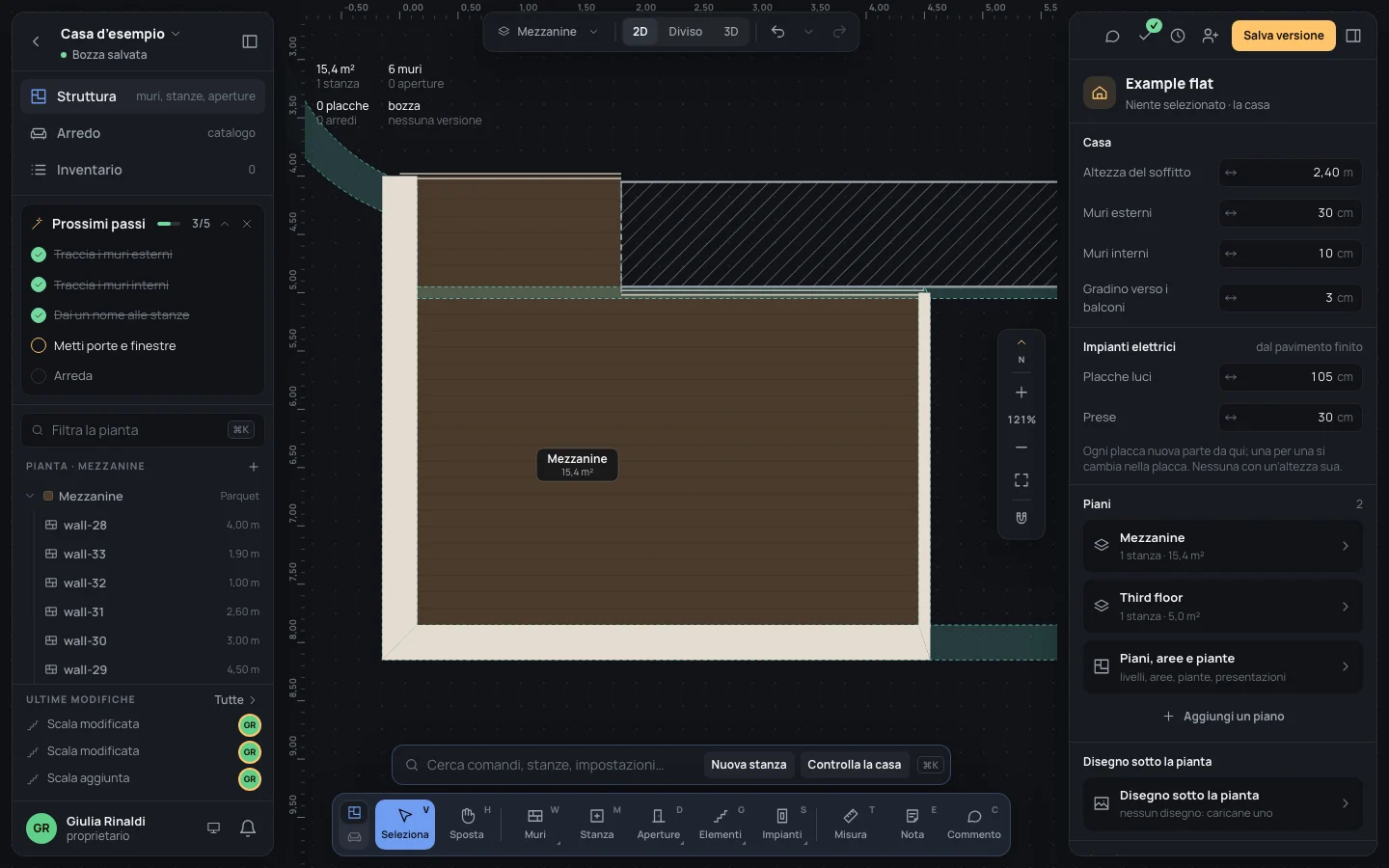

Premi VV per Seleziona, poi apri Mezzanine con il selettore Pianta. Dove arriva la scala, il pavimento del soppalco è aperto: la sagoma della scala è tratteggiata accanto alla stanza, e in 3D una ringhiera le gira intorno. Non c’è niente da disegnare: segue la scala di sotto e si sposta con lei.

6. I due livelli in 3D

Il 3D mostra la pianta aperta: il selettore Pianta cambia anche il 3D.

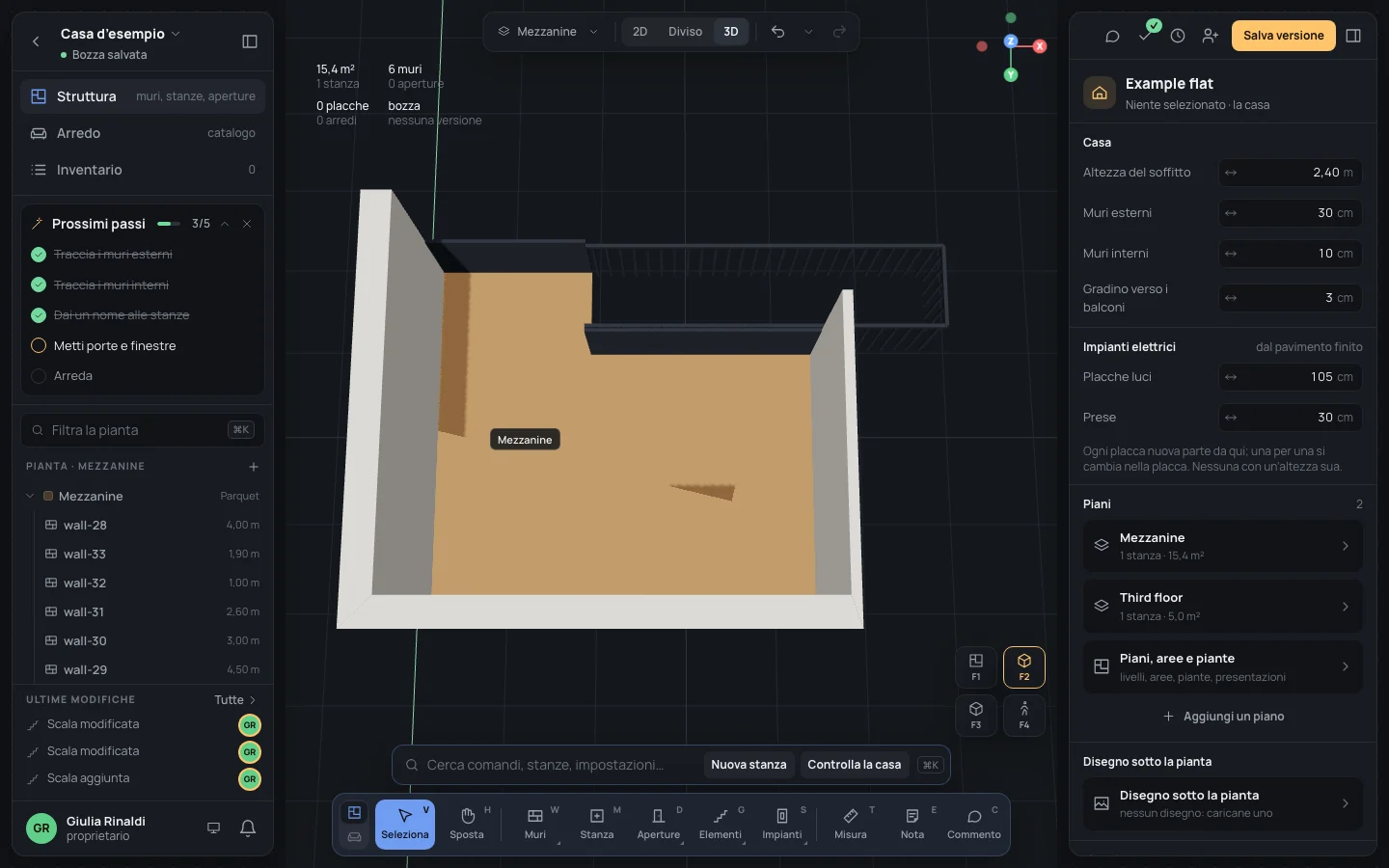

1. Su Mezzanine, scegli 3D e premi F2F2, poi trascina verso il basso sul 3D per guardare da più in alto. Il pavimento del soppalco finisce alle sue ringhiere, con il foro da cui sale la scala.

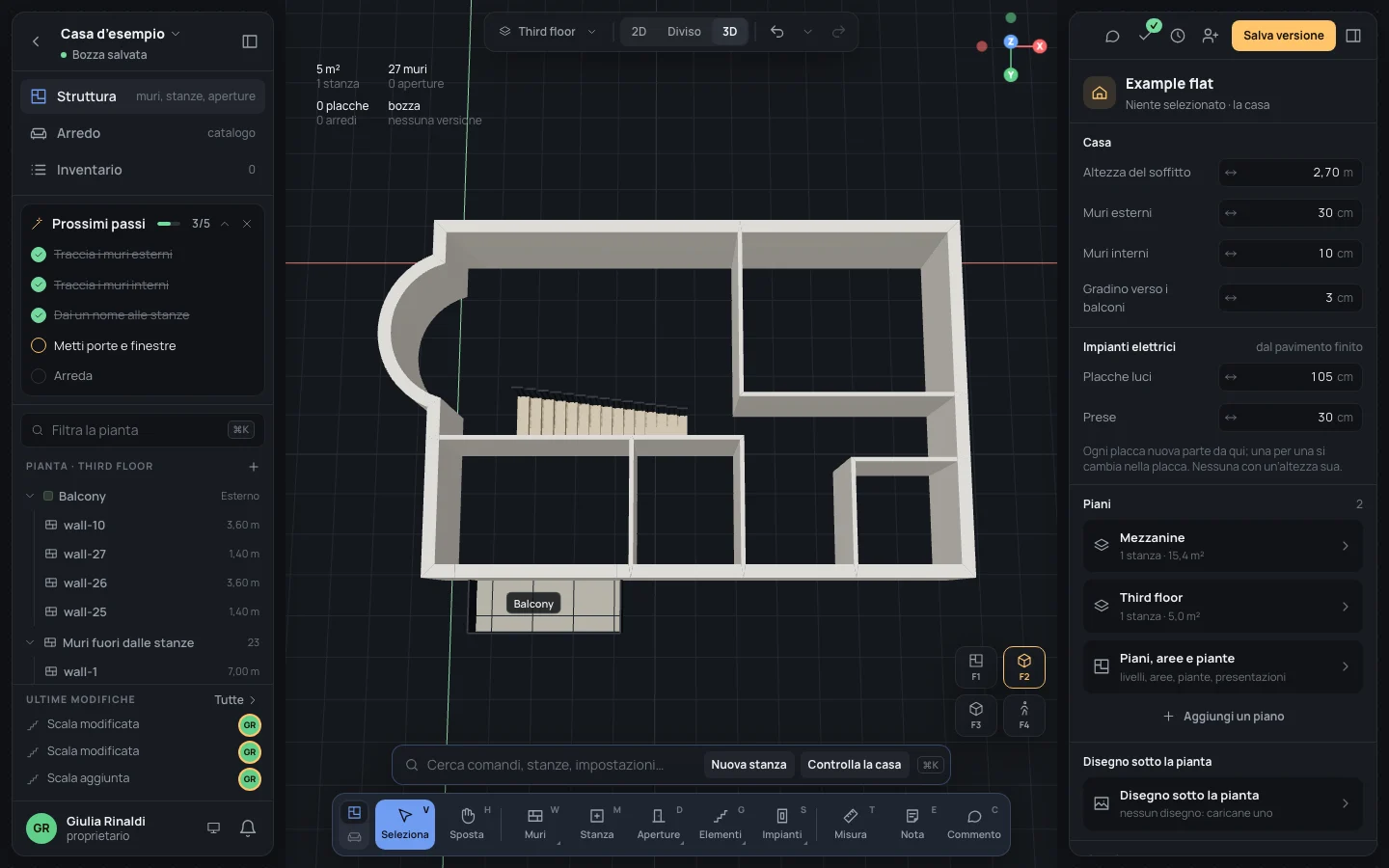

2. Scegli Third floor con il selettore Pianta, premi F2F2 e trascina di nuovo verso il basso: la scala sale lungo il muro sud del soggiorno, e il balcone sta fuori dalla cucina.

L’ultima immagine è quella in cima alla pagina. Per guardare i livelli da dentro, la passeggiata parte dal punto che la casa le dà (La passeggiata).

Cosa può andare storto

• Lo strumento Stanza non crea niente dove fai clic: lì i muri non chiudono una regione. Nella casa d’esempio sono tutte chiuse; nella tua pianta cerca un buco (Stanza).
• La barra dice Nessun piano sopra questo: sei sul soppalco, il livello più alto. Apri prima Third floor.
• La scala sale dalla parte sbagliata: sale dal primo clic all’ultimo. ⌘ZCtrl+Z la toglie in un passo; tracciala di nuovo partendo da vicino all’ingresso.
• La scala non è comoda: hai scritto tu le alzate. Svuota Alzate per farle calcolare.
• In 3D il balcone è allo stesso livello della cucina: il suo pavimento non è Esterno, oppure Gradino verso i balconi è 0.
• Ogni modifica è un passo: ⌘ZCtrl+Z la annulla, ⇧⌘ZCtrl+Shift+Zoppure⌘YCtrl+Y la rifà.
