Il disegno sotto la pianta

Il disegno è la tua planimetria (una scansione, una foto, una pagina di un PDF) messa sotto la pianta, per ricalcarci sopra i muri. Appartiene al foglio su cui è disegnata la pianta, quindi di solito ogni pianta ha il suo. Quando è in scala, quello che ci ricalchi sopra misura quanto misura la casa.

Dov’è

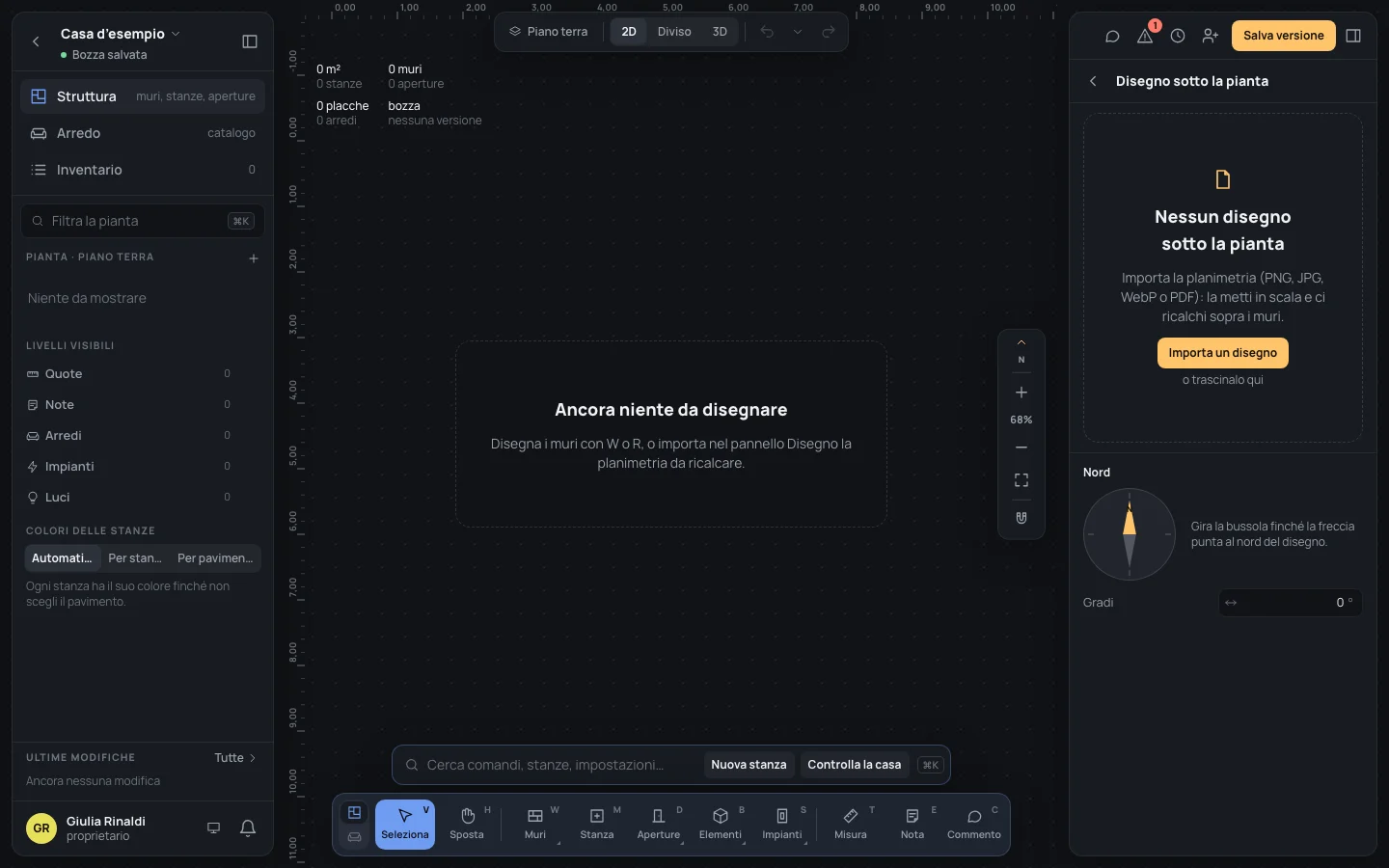

Premi EscEsc finché non c’è niente di selezionato: il pannello di destra mostra la casa. Il suo gruppo Disegno sotto la pianta ha una riga col nome del file del disegno (o nessun disegno: caricane uno) e dice se è in scala; un clic apre la pagina Disegno sotto la pianta. La freccia in cima ti riporta alla casa.

Portarlo dentro

1. Nella pagina fai clic su Importa un disegno, o trascina il file sulla pagina (o trascinalo qui). Vanno bene PNG, JPEG, WebP e PDF.

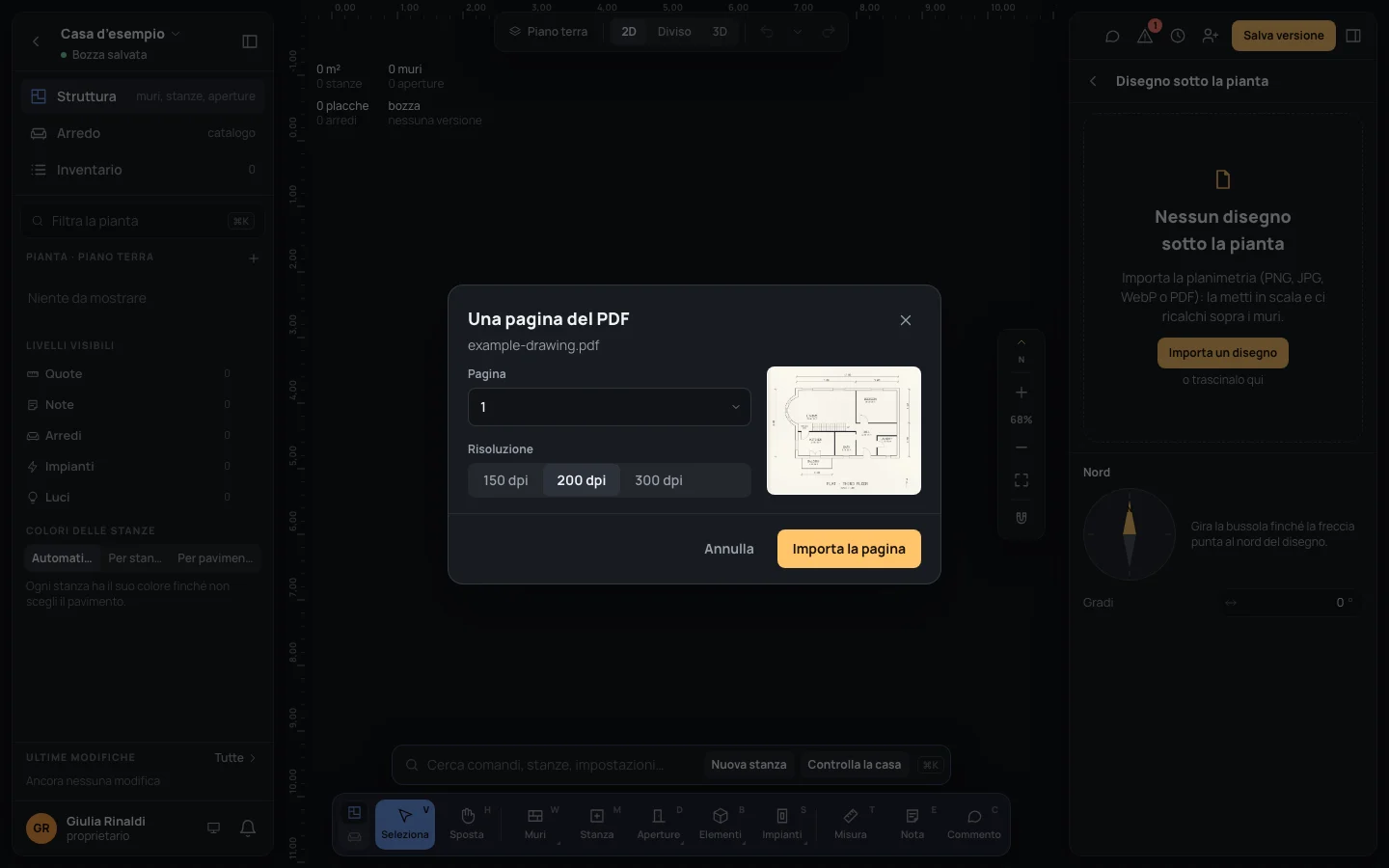

2. Per un PDF si apre Una pagina del PDF: scegli la Pagina (accanto vedi la sua anteprima) e la Risoluzione, 150 dpi, 200 dpi (quella di partenza) o 300 dpi, poi Importa la pagina. La pagina entra come immagine, col nome del PDF e della pagina (pianta p2.png).

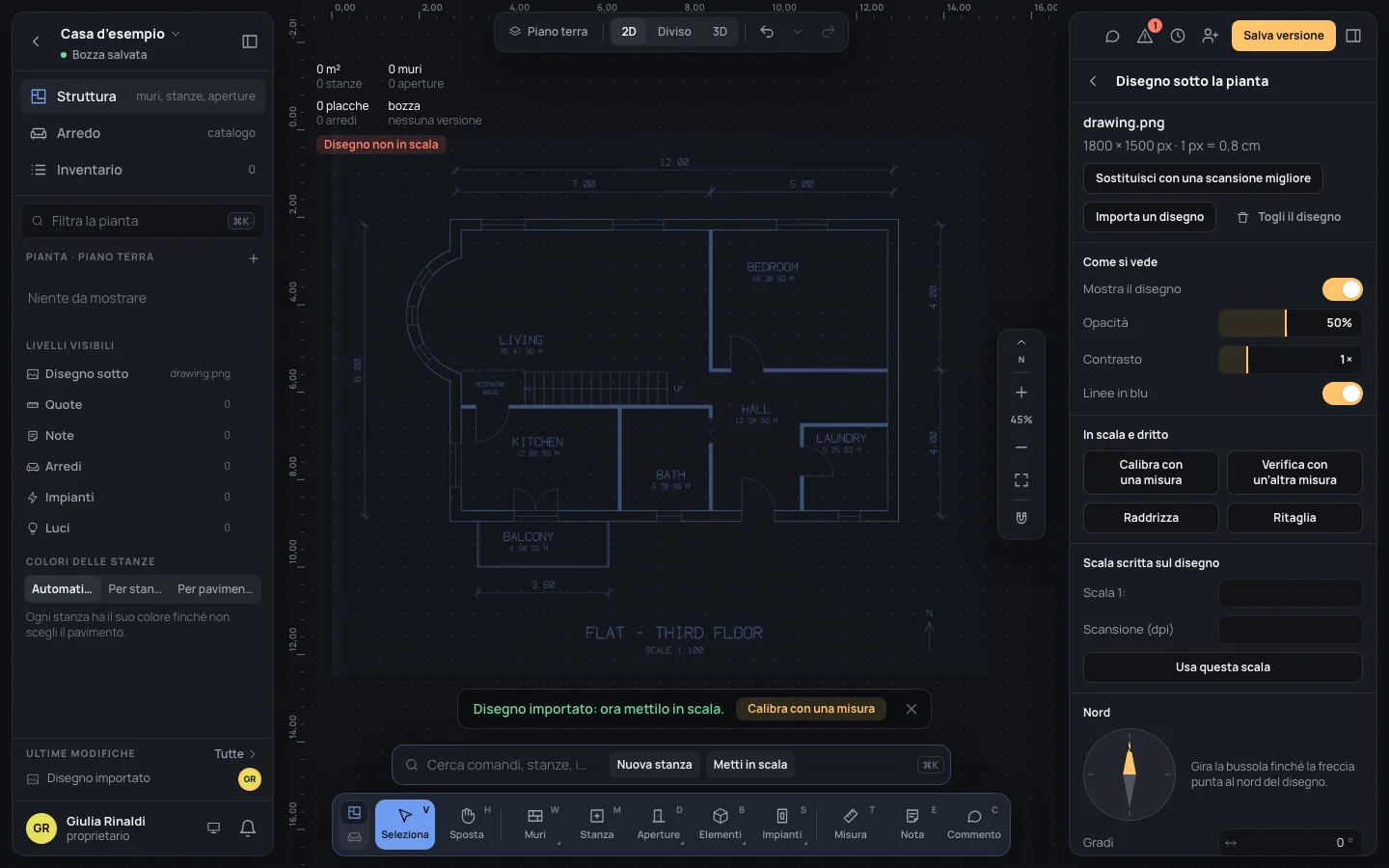

3. La vista mostra tutto il disegno, e un avviso dice Disegno importato: ora mettilo in scala., con Calibra con una misura per cominciare subito.

Su una pianta vuota il disegno si posa largo 15 m dall’origine del foglio; su una pianta con dei muri già disegnati, largo quanto loro. In tutti e due i casi non è ancora in scala: in alto a sinistra, sotto i numeri della casa, Disegno non in scala lo dice in rosso finché non lo calibri, e un clic lì fa partire la calibrazione.

La pagina poi dice cos’è il disegno: il nome del file, le dimensioni in pixel, quanto misura uno dei suoi pixel (1 px = 0,8 cm) e la scala scritta sopra, quando gliela dai (Scala 1:100).

Un file che non è un’immagine dice Questo file non si legge come immagine., un PDF che non si apre Questo PDF non si legge.: non cambia niente. Una casa fatta da un’altra app può avere come disegno un file di quell’app: la pagina dice che qui non si vede, e Importa un disegno ne porta dentro una copia da ricalcare.

Metterlo in scala

Calibrare significa dire al disegno quanto è lunga davvero una misura che c’è sopra. Scegli la misura più lunga di cui sei sicuro, una quota scritta sulla pianta o un muro lungo: più i due punti sono lontani, più la scala è precisa.

1. Fai clic su Calibra con una misura. Calibra il disegno (KK, o la ricerca) fa la stessa cosa da qualunque punto dell’editor, se il disegno c’è.
2. Clic su un estremo della misura nota sul disegno, poi sull’altro. I punti vanno esattamente dove fai clic, senza aggancio: sono sul disegno, non sulla pianta.
3. In Distanza reale scrivi la misura (sotto: Sul disegno misura …, quanto misura adesso) e premi ↵↵ o Applica.

Il disegno si ingrandisce o si rimpicciolisce attorno al primo punto, e un avviso dice quanto misura ora un pixel (Disegno calibrato: 1 px = 1 cm). Mentre fai clic, ⌫⌫ toglie l’ultimo punto e EscEsc o Annulla escono senza cambiare niente.

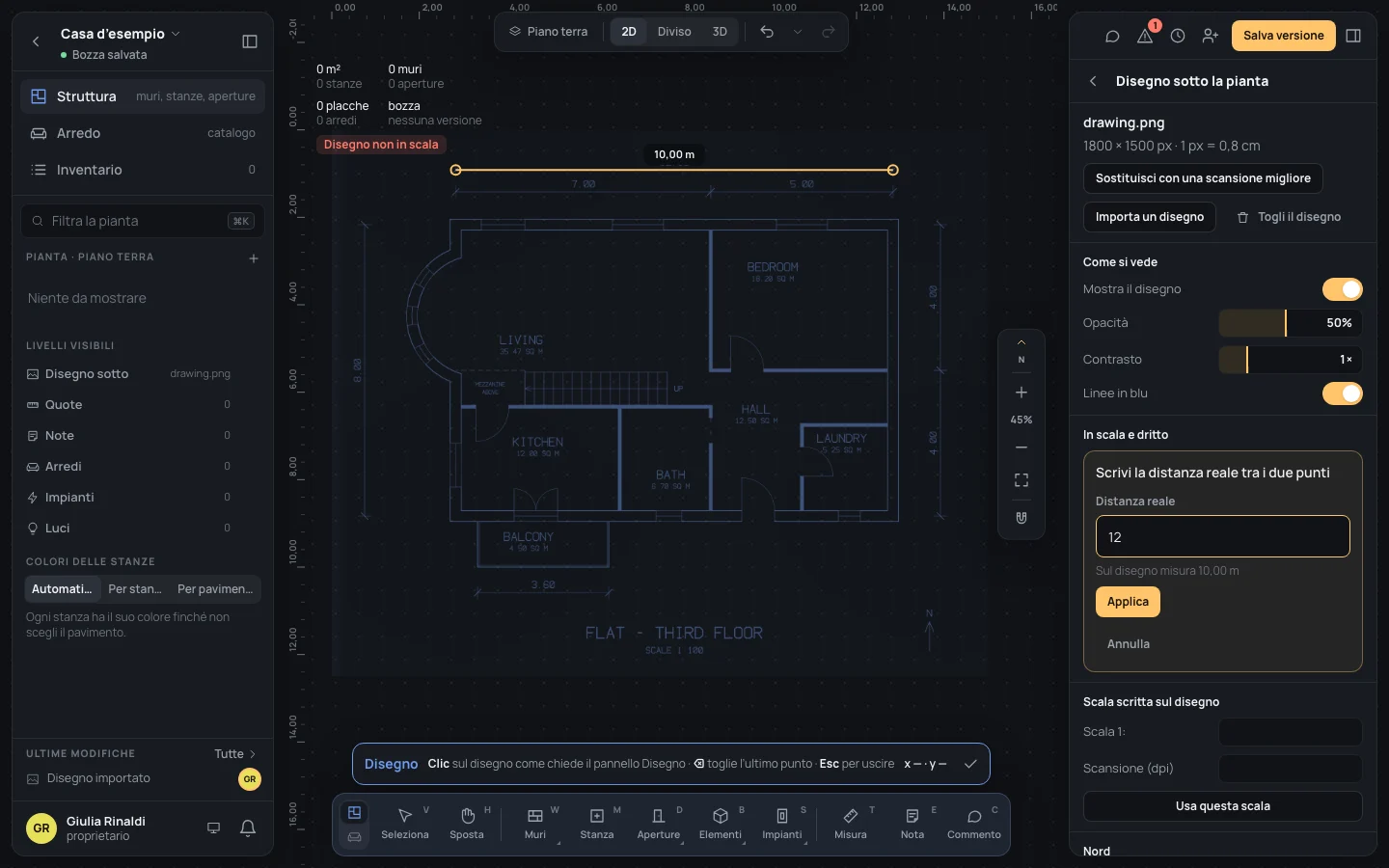

Sull’esempio: importa drawing.png in un progetto vuoto, fai clic su Calibra con una misura, clic sulle due tacche agli estremi della quota a nord 12.00 (quella lunga in alto) e scrivi:

Distanza reale12Copia

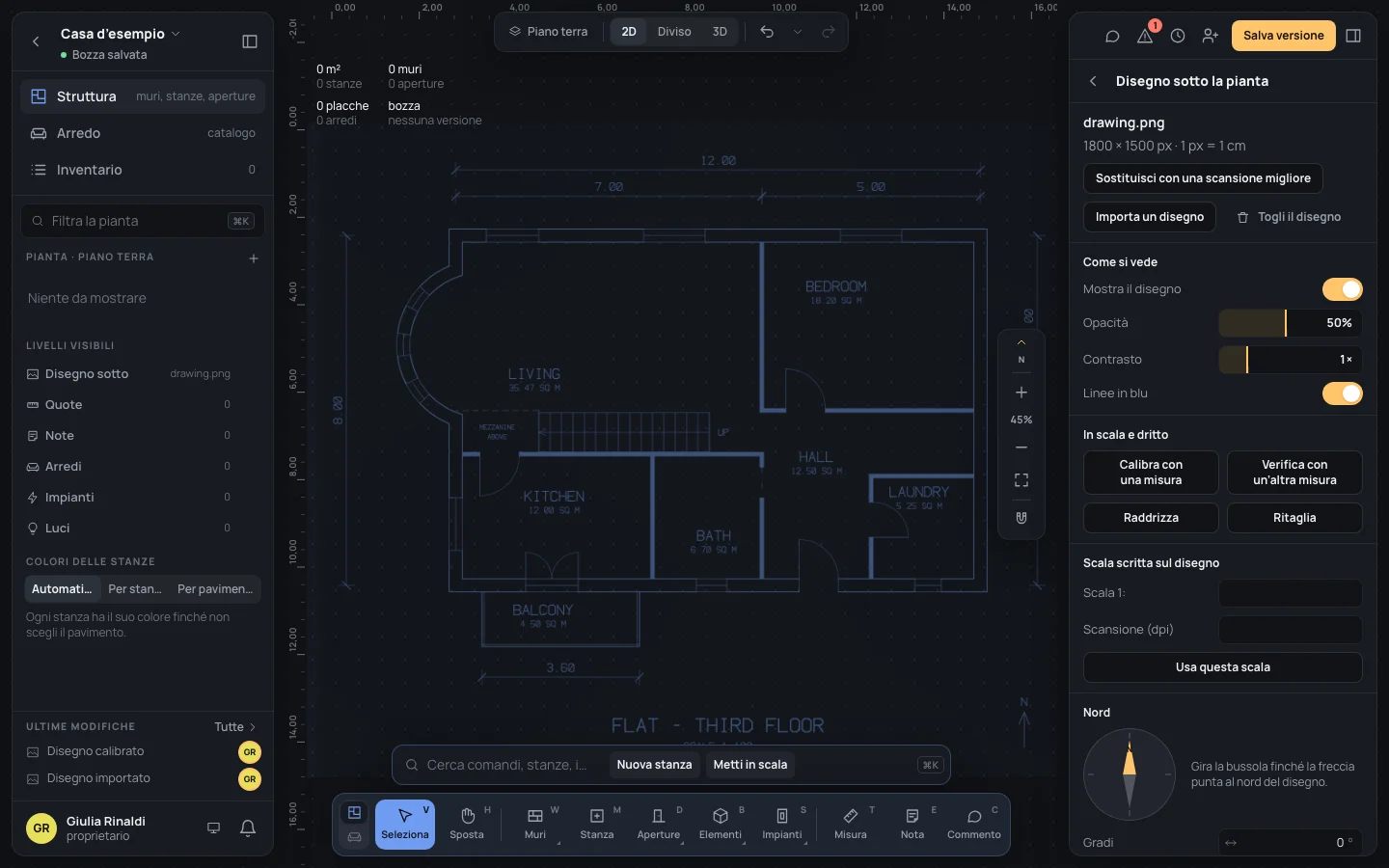

Prima la quota 12.00 sul disegno misurava 10,00 m; dopo va da 0 a 12 sul righello e la pagina dice 1 px = 1 cm.

Quello che non è una lunghezza viene rifiutato: Scrivi una lunghezza, per esempio 4,20 o 420 cm. Le lunghezze si scrivono in qualunque unità (Unità e numeri).

La scala scritta sul disegno

Se il disegno dice la sua scala e sai a che risoluzione è stato scansionato, puoi usare quelle: sotto Scala scritta sul disegno scrivi la Scala 1: (100 per 1:100) e la Scansione (dpi), poi Usa questa scala. Devono essere due numeri maggiori di zero (Scrivi un numero maggiore di zero.). La pagina scrive poi Scala 1:100 accanto alle dimensioni del disegno. Il disegno dell’esempio è in 1:100 scansionato a 254 dpi:

Scala 1:100Copia Scansione (dpi)254Copia

Verificarlo

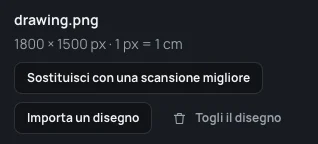

Verifica con un’altra misura chiede due punti e una distanza reale come la calibrazione, ma non cambia niente: dice quanto si scosta il disegno da quella misura. Fino all’1% La calibrazione regge.; oltre, Scarto alto: ricalibra su una misura più lunga. Sull’esempio, verifica sulla quota a ovest 8.00: Distanza reale8Copia

Dritto e ritagliato

• Raddrizza: clic all’inizio di una linea che dovrebbe essere orizzontale o verticale, poi alla sua fine. Il disegno gira attorno al primo punto quanto basta per rendere quella linea orizzontale o verticale (un avviso: Disegno raddrizzato). L’esempio è disegnato dritto; una scansione entrata storta si sistema così.

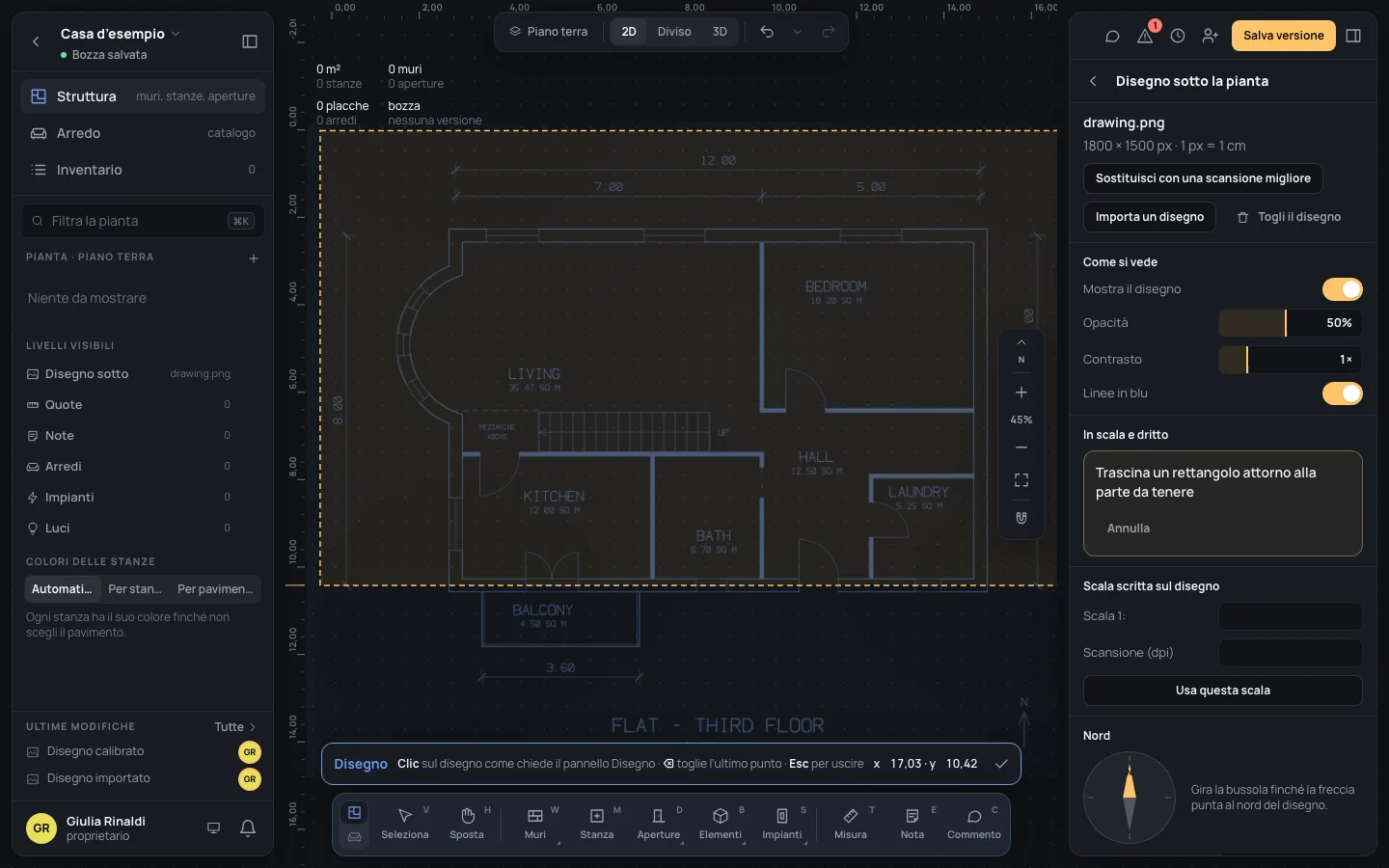

• Ritaglia: trascina un rettangolo attorno alla parte da tenere; il resto non si vede più. Un clic senza trascinare non ritaglia niente. Mostra tutto fa vedere di nuovo il disegno intero.

Come si vede

Come si vede è come vedi tu il disegno. Resta in questo browser per questo progetto, non fa parte della casa e non è un passo da annullare: lo può cambiare anche chi guarda soltanto.

• Mostra il disegno lo mostra o lo nasconde. Lo stesso occhio è nel pannello di sinistra, sotto Livelli visibili, sulla riga Disegno sotto (col nome del file), e nella ricerca come Mostra il disegno o Nascondi il disegno.
• Opacità, dal 5% al 100% (50% all’inizio), e Contrasto, da 0,5× a 3× (1× all’inizio): trascina la barra, usa le frecce sulla barra, o fai doppio clic per scrivere il valore.

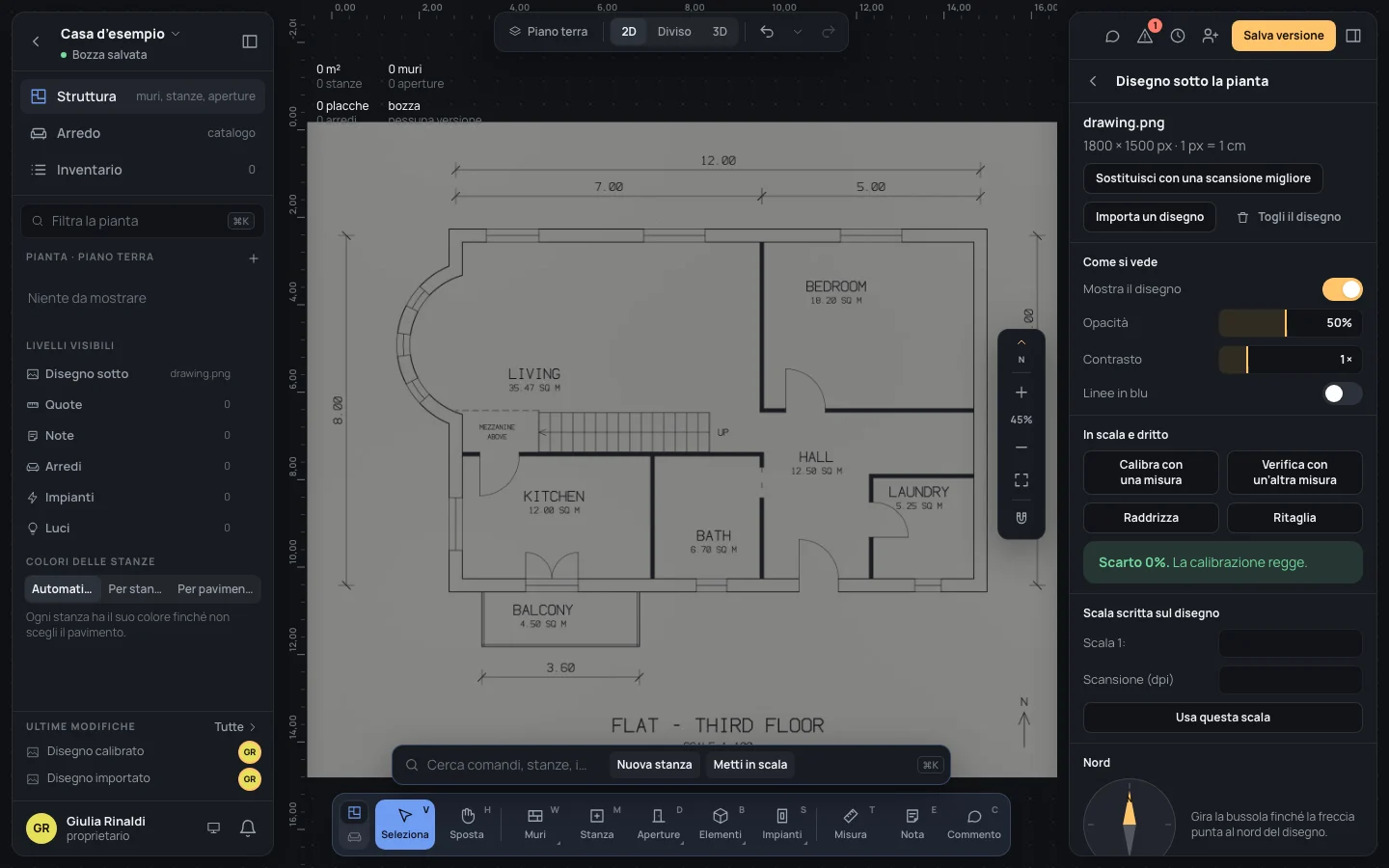

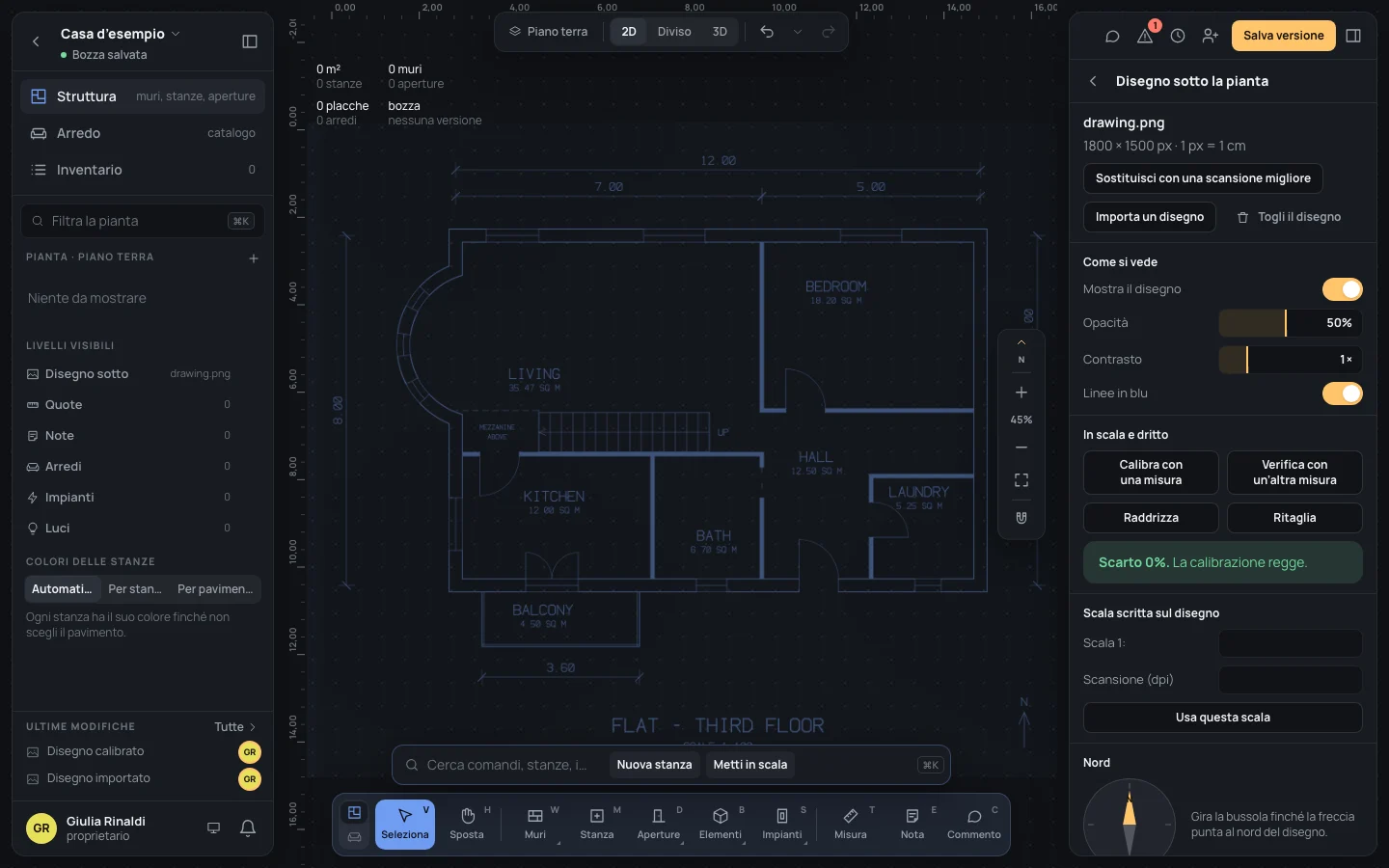

• Linee in blu disegna in blu le linee scure del disegno, così i tuoi muri risaltano sopra (acceso all’inizio).

L’ispettore della casa ripete l’opacità sotto la riga del disegno, per sfumarlo senza aprire la pagina.

PrimaDopo

Una scansione migliore, un altro disegno, nessuno

• Sostituisci con una scansione migliore lascia al suo posto quello che hai ricalcato: scegli il file nuovo, che si posa sopra il vecchio, largo uguale. Poi quattro clic, come chiede la pagina: un punto riconoscibile sul disegno attuale (in blu), lo stesso punto sulla nuova scansione (in verde), un secondo punto sul disegno attuale lontano dal primo, e lo stesso punto sulla nuova scansione. La nuova prende il posto della vecchia: scalata, girata e spostata, mai deformata.
• Importa un disegno quando ce n’è già uno mette il file nuovo al suo posto così com’è, non in scala: serve per un disegno diverso, non per una copia migliore.
• Togli il disegno lo toglie. ⌘ZCtrl+Z lo rimette, come ogni altra modifica di questa pagina tranne il suo aspetto.

Nord

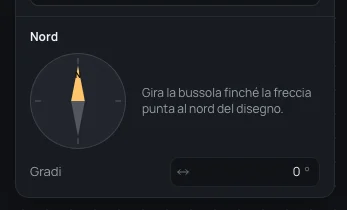

Sotto Nord gira la bussola finché la freccia punta al nord del disegno, o scrivi i Gradi. Sulla bussola ←←oppure→→ la girano di 1° alla volta, di 15° tenendo premuto ⇧Shift, e HOMEHOME la riporta a 0°. I gradi si leggono come li scrivi, quindi -90 diventa 270°. Il nord guida il sole nel 3D, e la piccola freccia nella colonna dello zoom gira con lui. Il disegno dell’esempio ha il nord dritto in alto: lascialo a 0°.

Cosa può andare storto

• Le lunghezze ricalcate sono sbagliate: il disegno non è in scala, o è stato calibrato su una misura corta. Verificalo su un’altra misura; se lo scarto è alto, ricalibra sulla più lunga.
• Il disegno si è spostato dopo la calibrazione: si scala attorno al primo punto cliccato. Quello che hai ricalcato non si muove: si muove solo il disegno.
• Ogni passo qui si annulla con ⌘ZCtrl+Z (calibrare, raddrizzare, ritagliare, la scala scritta, sostituire, togliere, il nord).
