Blocco

Lo strumento Blocco disegna un blocco: un rettangolo sulla pianta con un’altezza, per quello che occupa spazio e non è un muro, un pilastro, un cavedio, un mobile che nel catalogo non c’è.

Riproduci

Come si sceglie

• Elementi nel dock, poi Blocco (pilastri, cavedi), oppure BB.
• La ricerca (⌘KCtrl+K): scrivi Blocco.

Lo strumento non ha opzioni: la sua barra ha il nome, cosa fare e dove sta il puntatore.

Come si usa

1. Premi su un angolo e trascina fino a quello opposto; oppure fai clic su un angolo, poi sull’altro.
2. Mentre trascini, il blocco si vede con larghezza × profondità sotto.
3. Rilascia, o fai clic sul secondo angolo: il blocco è fatto.

I tasti

• EscEsc: con il primo angolo già messo, lo lascia; altrimenti torni a Seleziona. Fine (✓): torni a Seleziona.
• ⌘Ctrl tenuto premuto: senza aggancio.
• ␣␣ tenuto premuto: sposti la vista; ⌘Ctrl con la rotella: ingrandisci.

A cosa si aggancia

I due angoli si agganciano come l’angolo di un muro, entro 10 pixel sullo schermo: gli estremi e le metà dei muri, un punto sull’asse di un muro, le linee che passano per gli estremi già presenti, la griglia se è accesa. Con ⌘Ctrl tenuto premuto l’angolo va esattamente sotto il puntatore. I lati sono sempre in squadra con il foglio: lo ruoti dopo, nell’ispettore.

Cosa rifiuta

Un blocco senza area: i due lati devono essere più lunghi della distanza d’aggancio (10 pixel sullo schermo). Un secondo clic troppo vicino al primo riparte da lì. Un blocco può stare ovunque, anche sopra muri e stanze.

Dopo

Il blocco è selezionato e il suo ispettore è aperto; lo strumento resta acceso per il prossimo. Un blocco nuovo è grigio, alto 0,80 m, appoggiato a terra. Nell’ispettore: È un Blocco o Rivestimento, Larghezza, Profondità, Altezza, Da terra, Rotazione, Colore, Di vetro, Luminoso (Blocchi, luci e tende da sole). Un passo nella cronologia (Blocco disegnato).

Esempio: il cavedio del bagno

Sulla casa d’esempio con i soli muri, un cavedio di 30 × 30 cm per i tubi nell’angolo nord-est del bagno, alto fino al soffitto.

1. Premi BB e ingrandisci sul bagno.

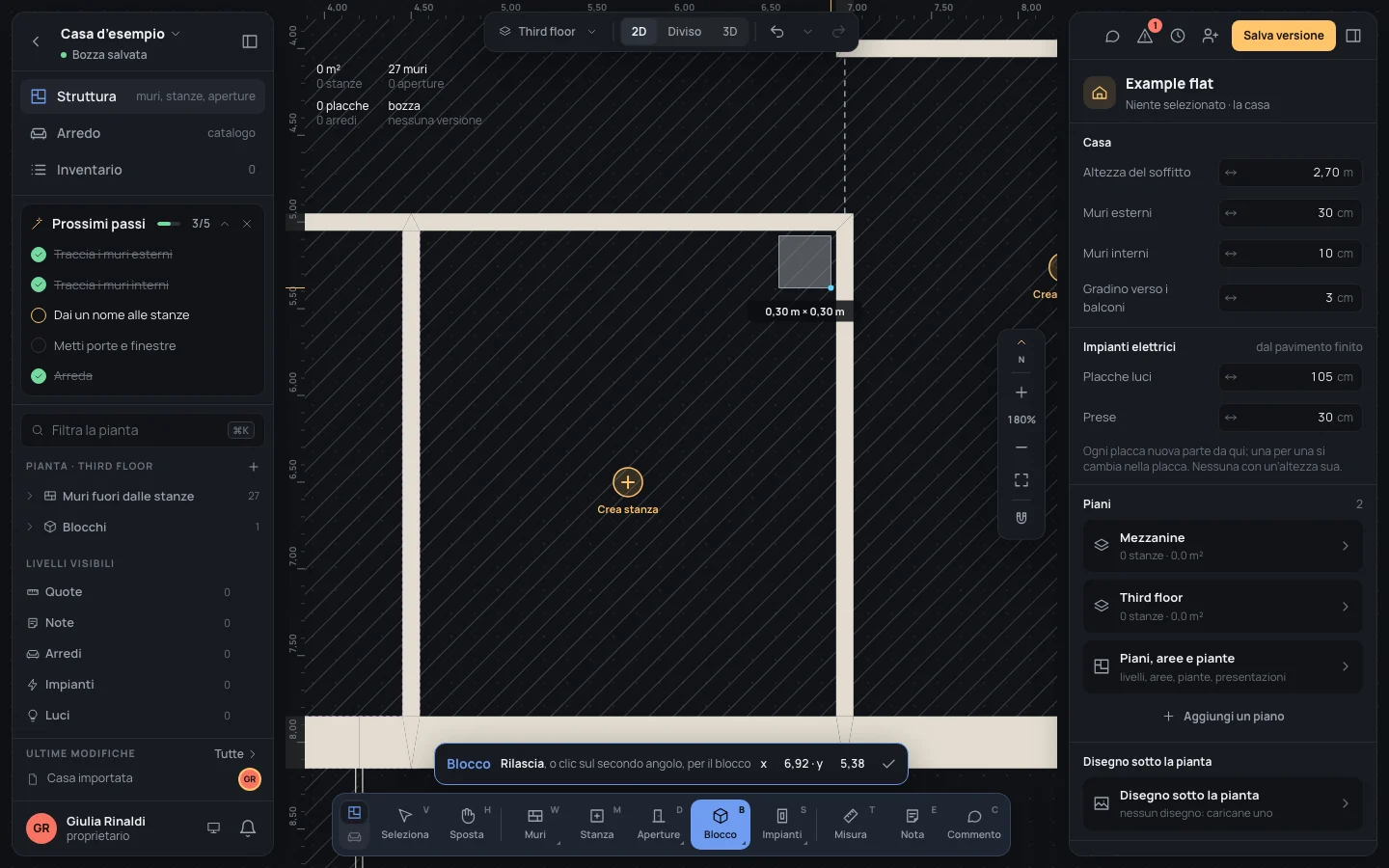

2. Trascina da x 6,62 · y 5,08 a x 6,92 · y 5,38, l’angolo interno dei muri: l’etichetta dice 0,30 m × 0,30 m.

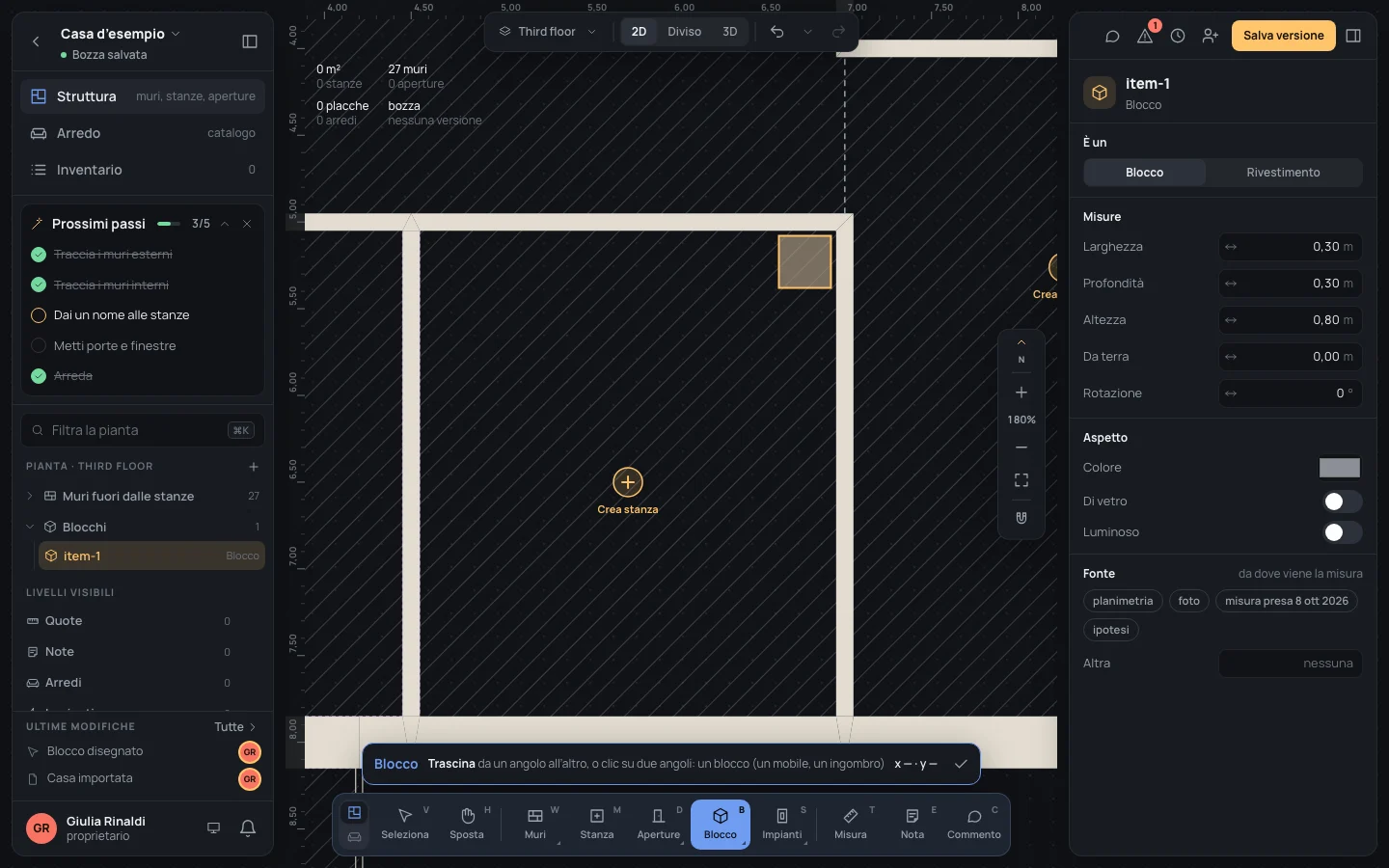

3. Nell’ispettore scrivi Larghezza0,30Copia e Profondità0,30Copia se non tornano, poi Altezza2,70Copia.

Se qualcosa va storto

• Il primo angolo nel punto sbagliato: EscEsc e ricomincia.
• La misura sbagliata: scrivila nell’ispettore (il blocco cresce attorno al suo centro), o ⌘ZCtrl+Z.
• Un clic sul pulsante Crea stanza di una regione tratteggiata crea una stanza: comincia il blocco un po’ più in là.

Vedi anche

• Blocchi, luci e tende da sole: blocchi e rivestimenti, l’ispettore e il 3D.
• Selezionare e spostare: spostare e cancellare un blocco · L’aggancio.
