Presa

Lo strumento Presa mette su un muro la placca di una presa: corrente, Schuko, USB, TV o rete dati. Funziona come lo strumento Placca luci; qui c’è quello che ha di suo.

Riproduci

Come si sceglie

• Impianti nel dock, poi Presa (corrente, USB, TV, rete), oppure OO.
• Il clic destro su un muro: Aggiungi una presa sceglie lo strumento; poi fai clic sul lato dove va.
• La ricerca (⌘KCtrl+K): scrivi Presa.

La barra

• Tipo: Presa 10/16 A, Schuko, USB, TV o Rete dati. Parte da Presa 10/16 A e tiene l’ultimo scelto finché il progetto resta aperto.
• Altezza: quella della casa per le prese, dalla casa, 30 cm se non la cambi (Prese negli Impianti elettrici della casa). Qui si legge soltanto; un’altezza sua si dà alla presa dopo averla messa.

Come si usa

1. Scegli lo strumento e il Tipo.
2. Porta il puntatore sul muro, dal lato dove va la presa: la sua anteprima lo segue lungo quella faccia.
3. Fai clic: la presa va nella stanza verso cui guarda quel lato.

I tasti

• EscEsc o Fine (✓): torni a Seleziona.
• ␣␣ tenuto premuto: sposti la vista; ⌘Ctrl con la rotella: ingrandisci.
• SS e LL: gli altri strumenti di Impianti.

A cosa si aggancia

Come la placca luci: il muro più vicino sotto il puntatore, la faccia su cui sta il puntatore, il punto proprio di fronte, ad almeno 6 cm dagli estremi del muro. Nient’altro: né aperture, né altre placche.

Cosa rifiuta

Come la placca luci: una faccia che dà fuori (Questo lato del muro dà fuori: la placca va dentro una stanza), e ringhiere e separatori, dove l’anteprima non compare.

Dopo

La presa è selezionata e il suo ispettore è aperto; lo strumento resta acceso per la prossima. Un passo nella cronologia (Placca aggiunta). L’ispettore è quello della placca luci (Prese e interruttori).

Esempio: la presa della TV

Il televisore sta sul muro nord del soggiorno, il suo centro a 3,10 m dall’inizio del muro (x 3,10).

1. Premi OO. Nella barra scegli TV.

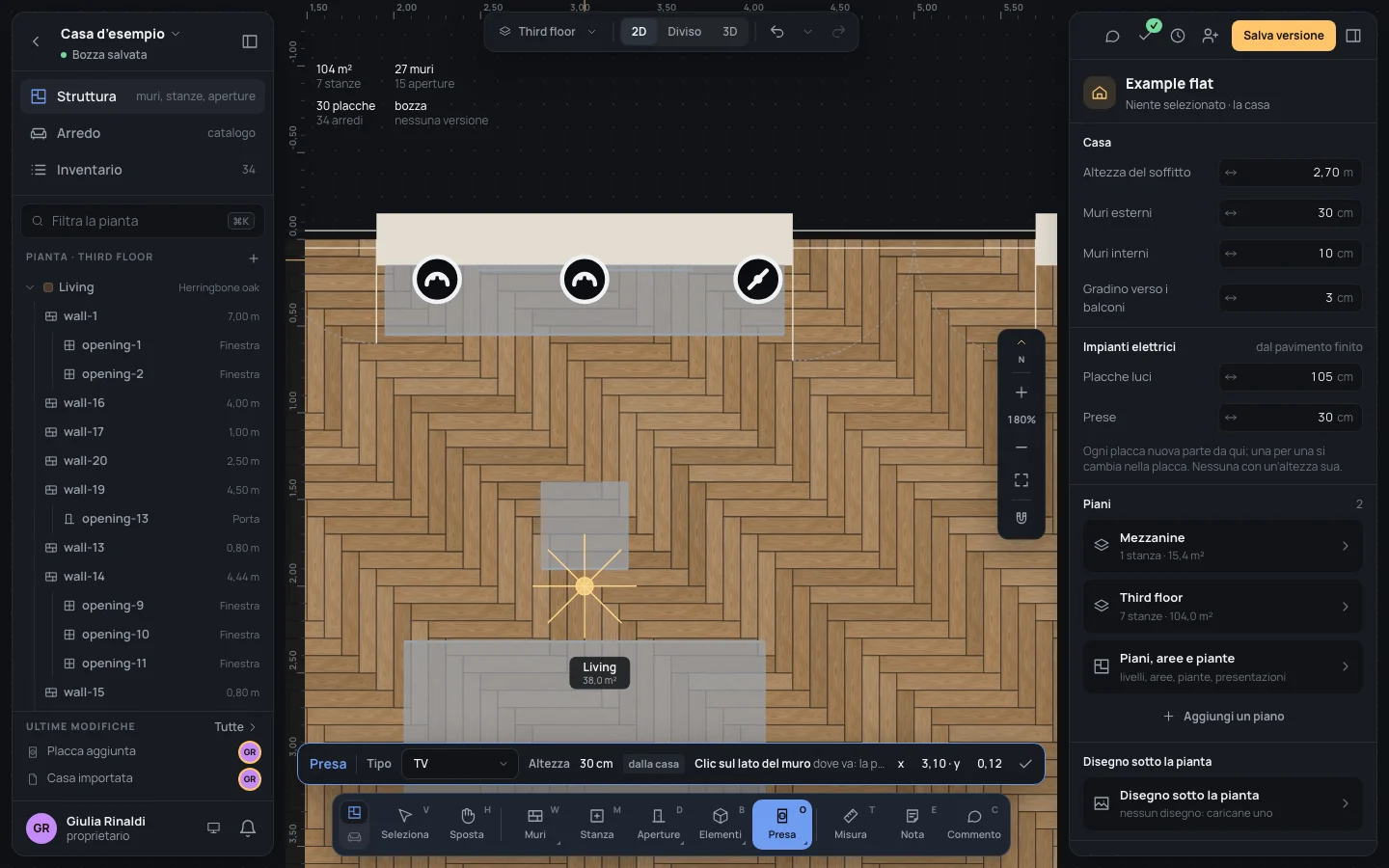

2. Porta il puntatore sul muro nord, dal lato del soggiorno, sotto il televisore: la barra legge circa x 3,10 · y 0,12.

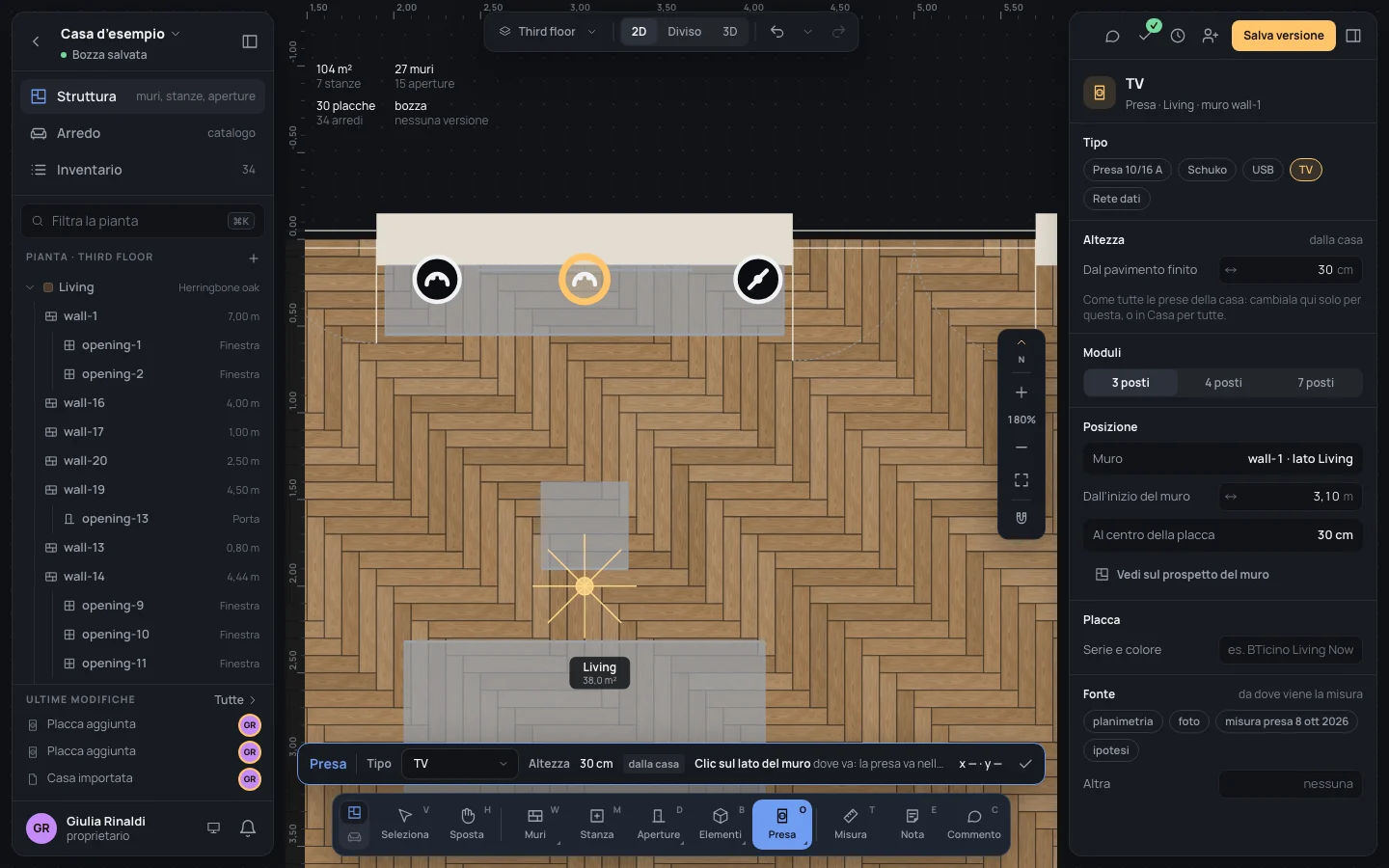

3. Fai clic. L’ispettore dice Presa · Living · muro wall-1, a 30 cm dalla casa.
4. Per metterla esatta, scrivi Dall’inizio del muro3,10Copia.

Se qualcosa va storto

• Questo lato del muro dà fuori: fai clic sul lato interno del muro, in una stanza.
• Il tipo sbagliato: cambia Tipo nell’ispettore; il punto sbagliato: ⌘ZCtrl+Z e rifai il clic.

Vedi anche

• Placca luci: il gesto spiegato per intero.
• Prese e interruttori · Controllare la casa: le prese che la norma chiede, proposte.
