Blocchi, luci e tende da sole

Oltre a muri, stanze e aperture, una pianta ha blocchi, luci e tende da sole. Questa pagina parla di ognuno una volta messo: cosa mostra il suo ispettore e cosa puoi cambiare. Come li mette ogni strumento lo spiega la sua pagina: Blocco (BB), Luce (LL) e Tenda da sole (AA). Blocco e Tenda da sole sono nel gruppo Elementi del dock, Luce in Impianti.

Ogni strumento seleziona quello che ha appena messo, così il suo ispettore è subito aperto. Ogni modifica è un passo: ⌘ZCtrl+Z la annulla, e ⌫⌫ elimina l’elemento selezionato.

Blocchi e rivestimenti

Un blocco è una scatola appoggiata a terra o sollevata: un ingombro che vuoi vedere in pianta e in 3D, o un mobile semplice che non è nel catalogo. Un blocco nuovo è alto 0,80 m, grigio, a terra.

• È un: Blocco o Rivestimento. Un rivestimento copre la faccia di un muro, e la pianta lo disegna pieno, come una fascia sul muro; un blocco è disegnato trasparente, così si vede ancora cosa c’è sotto. In 3D sono entrambi scatole.
• Larghezza e Profondità, in metri, lo cambiano attorno al suo centro. Altezza va dal fondo alla cima, Da terra è dove comincia il fondo (0 lo appoggia a terra).
• Rotazione, in gradi, lo gira in senso orario attorno al centro.
• Colore: il suo colore in pianta e in 3D.
• Di vetro lo disegna più chiaro in pianta, con il bordo tratteggiato. Luminoso resta nel blocco per le app che leggono la casa; l’editor lo disegna come gli altri blocchi.
• Fonte: da dove vengono le sue misure (Misure e note).

Una larghezza o una profondità di zero o meno è rifiutata con Una misura più grande di zero.; un’altezza zero, o una distanza da terra negativa, con Un’altezza più grande di zero, da terra zero o più.; una rotazione che non è un numero con Scrivi un numero di gradi.

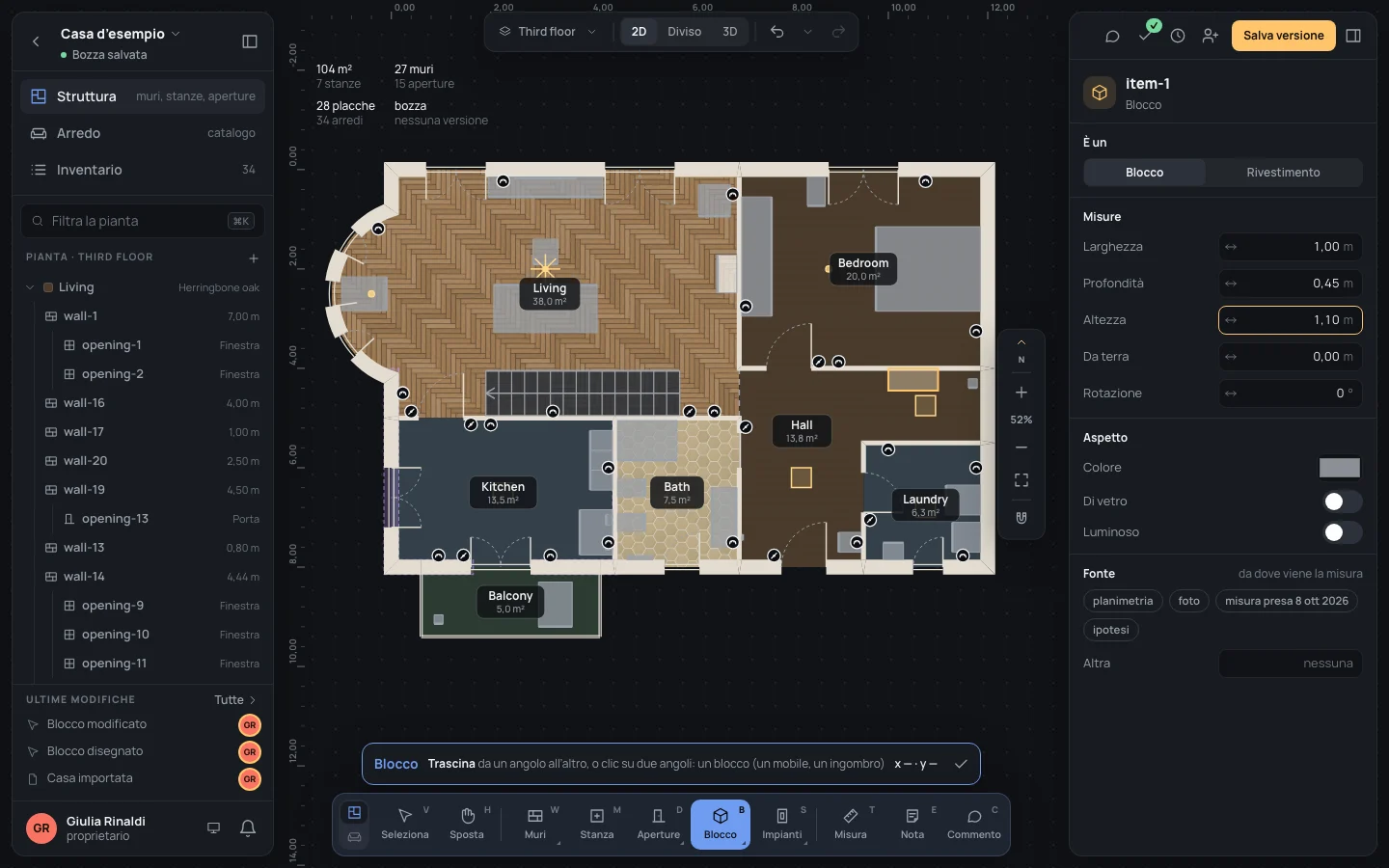

Sulla casa d’esempio. Una scarpiera nell’ingresso, contro il muro della camera:

1. Premi BB e disegna da un angolo all’altro nell’ingresso, lungo il muro della camera (vedi Blocco).
2. Nell’ispettore, Larghezza Larghezza1,00Copia, Profondità Profondità0,45Copia.
3. Altezza Altezza1,10Copia, poi ↵↵.

Luci a soffitto

Una luce a soffitto è un punto della pianta. L’intestazione del suo ispettore dice il suo id e il suo tipo.

• Tipo: Lampadina a sospensione, Sospensione a barra, Sputnik o Plafoniera quadrata. Cambiarlo lascia la luce dov’è.
• Solo per la Lampadina a sospensione: Calata dal soffitto, in metri, quanto pende la lampadina (0,60 m all’inizio), e Luce (cd), quanto è luminosa in candele (100 all’inizio). Entrambe più di zero, altrimenti Un valore più grande di zero.

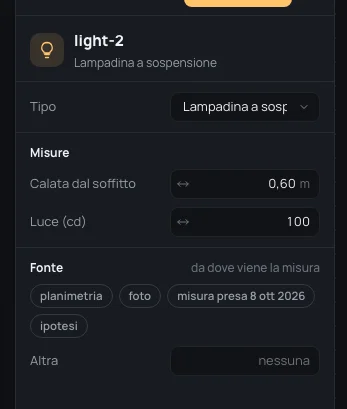

Sulla casa d’esempio: seleziona la lampadina sopra il bovindo del soggiorno (light-2) e allungale il filo, Calata dal soffitto Calata dal soffitto0,80Copia.

Strisce LED

Una striscia LED è una linea da un capo all’altro. Il suo ispettore non ha Tipo: una striscia resta una striscia, e una luce a soffitto non può diventarlo.

• Lunghezza qui si legge, dai due capi su cui hai fatto clic: per cambiarla, disegna di nuovo la striscia. Trascinata, si sposta tutta.
• Altezza misurata: da terra o dal soffitto, e Distanza, quanto lontano, in metri (zero o più). Una striscia nuova sta a 0,05 m dal soffitto.
• Illumina verso: il basso, l’alto, sinistra o destra. Una nuova illumina verso il basso.
• Intensità: quanto è luminosa, più di zero; una nuova è 1.

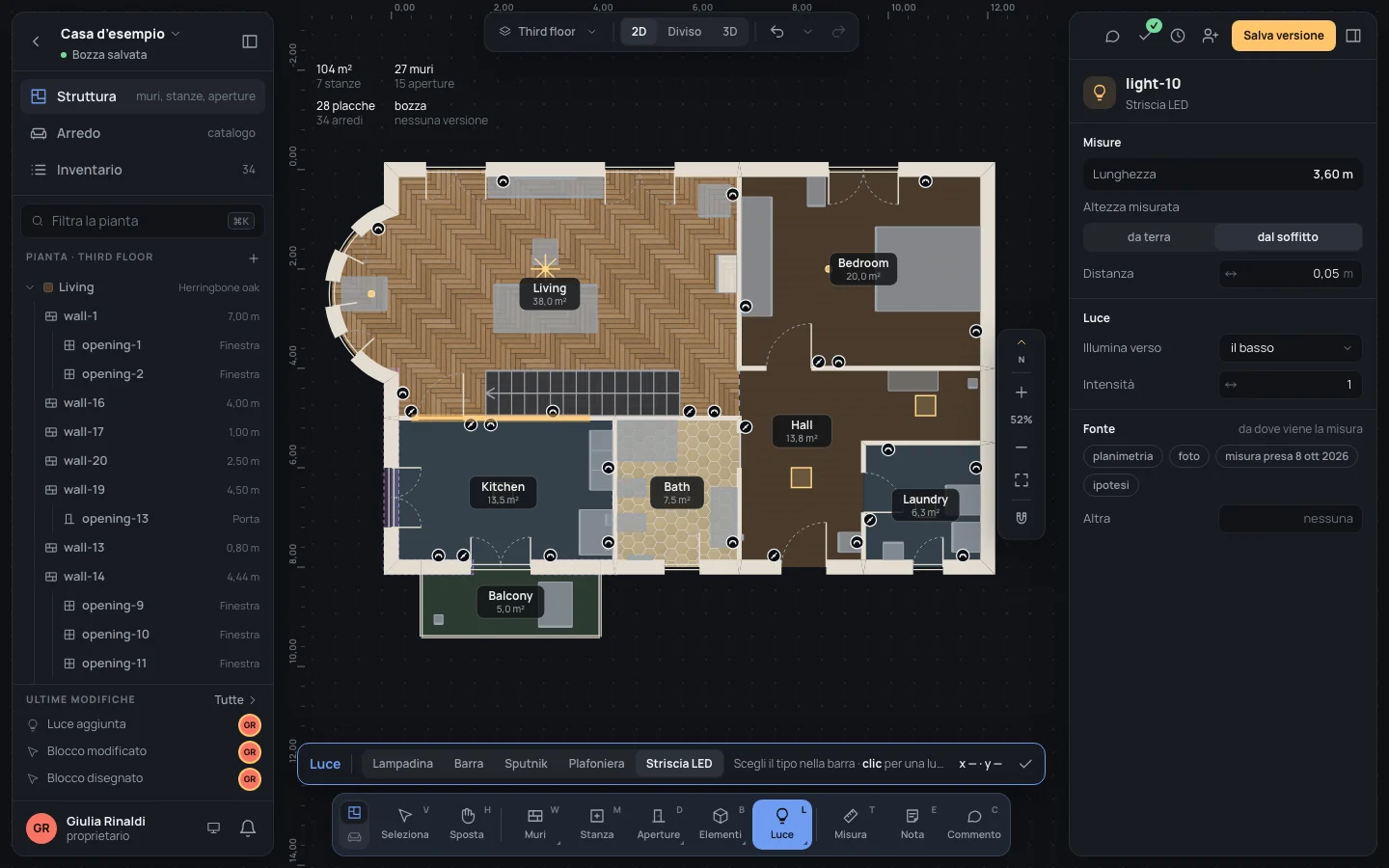

Sulla casa d’esempio. Una striscia sotto i pensili della cucina:

1. Premi LL, scegli Striscia LED nella barra sopra il dock e fai clic sui due capi lungo il muro nord della cucina, a 3,60 m l’uno dall’altro (vedi Luce).
2. Altezza misurata: da terra; Distanza Distanza1,40Copia.
3. Illumina verso: il basso.

Tende da sole

Una tenda da sole è appesa a una faccia di un muro pieno: sporge dal muro sopra quello che ha davanti, più alta al muro e più bassa al bordo. L’intestazione del suo ispettore dice il suo id.

• Muro e Lato: il muro a cui è appesa e la sua faccia, sinistro o destro percorrendo il muro dal suo inizio alla sua fine. Sull’altro lato del muro la sposta sull’altra faccia.
• Inizio sul muro: dall’inizio del muro al punto dove comincia la tenda, in metri.
• Larghezza: lungo il muro (3,00 m all’inizio). Sporgenza: quanto esce dal muro (2,50 m).
• Altezza al muro (2,50 m) e Altezza al bordo (2,20 m), da terra.

Ogni misura più di zero, altrimenti Una misura più grande di zero.

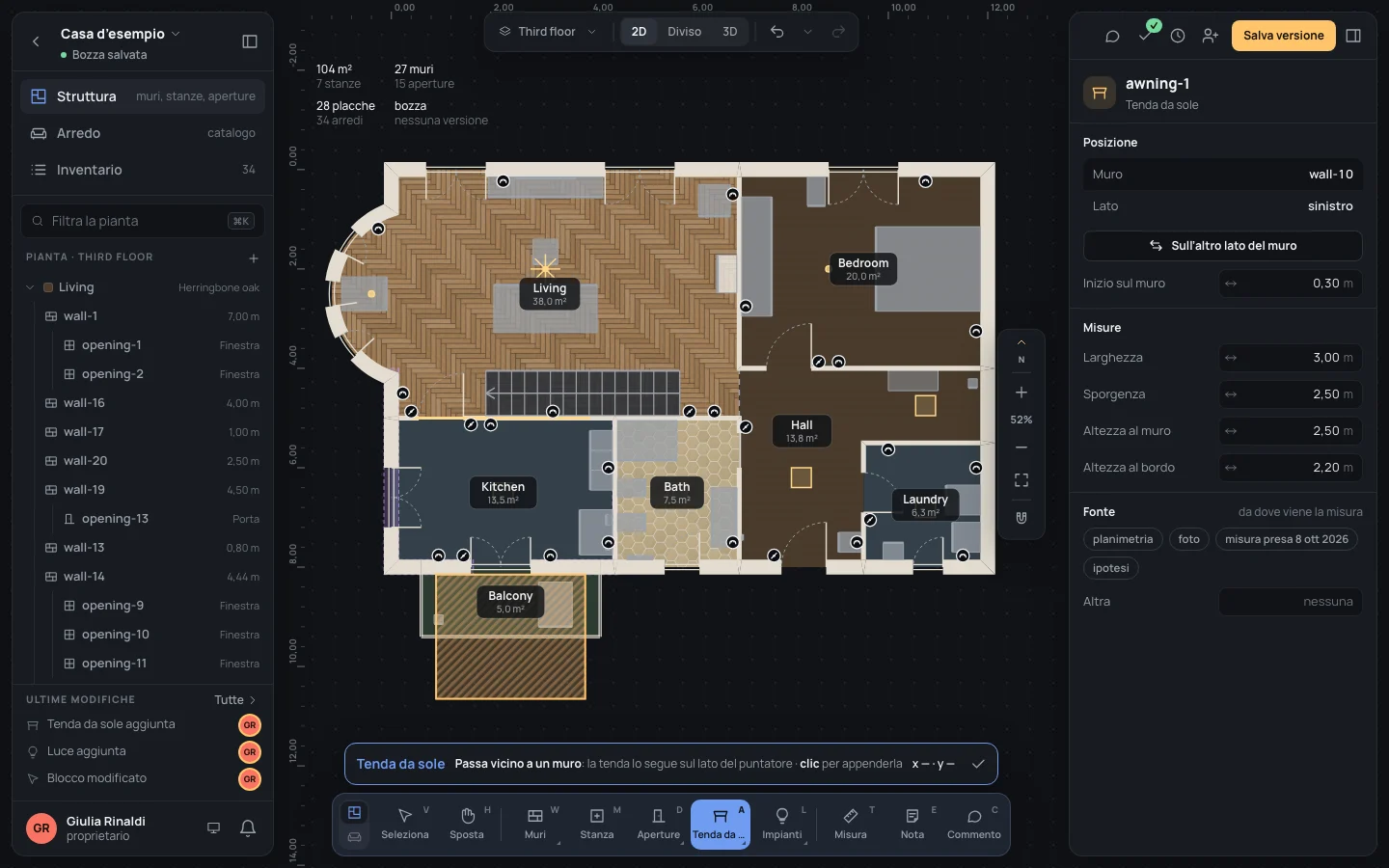

Sulla casa d’esempio. Una tenda sopra tutto il balcone:

1. Premi AA, porta il puntatore sopra il balcone, fuori dal muro sud della cucina, e fai clic (vedi Tenda da sole).
2. Inizio sul muro Inizio sul muro0Copia, Larghezza Larghezza3,60Copia: tutto il muro sopra il balcone.
3. Sporgenza Sporgenza1,40Copia, profonda quanto il balcone.

Cosa può andare storto

• La tenda è dentro la stanza. Ha preso la faccia su cui era il puntatore: Sull’altro lato del muro.
• Un blocco copre il pavimento. Abbassalo, alza Da terra, o fanne un Rivestimento se copre un muro.
• Un numero viene rifiutato. Il campo tiene quello che hai scritto e sotto dice perché; EscEsc gli ridà il suo valore.
