Finestra

Lo strumento Finestra mette una finestra in un muro: passi sul muro, vedi dove cade e le distanze, fai clic. Funziona come lo strumento Porta; qui c’è quello che ha di suo.

Come si sceglie

Sezione intitolata “Come si sceglie”
  • Aperture nel dock, poi Finestra, oppure NN.
  • Il clic destro su un muro: Aggiungi una finestra qui sceglie lo strumento; poi fai clic dove va.
  • La ricerca (⌘KCtrl+K): scrivi Finestra.

La barra

Sezione intitolata “La barra”
La barra dello strumento Finestra: Senza tipo, One-leaf window, Two-leaf window, Tilt-and-turn window; Larghezza da 60 a 180
  • Tipo: Senza tipo o una delle finestre della casa (nella casa d’esempio One-leaf window, Two-leaf window, Tilt-and-turn window). Se ne scegli una, la larghezza diventa la sua.
  • Larghezza, in centimetri: 60, 80, 100, 120, 140, 160 o 180. Parte da 120 e tiene l’ultima scelta.

Con Senza tipo una finestra sta a 0,90 m dal pavimento (Davanzale) e arriva a 2,20 m (Architrave); con un tipo, a quelli del tipo. Lo strumento parte dal tipo che la casa dà alle finestre (Tipo di partenza degli strumenti, in Per cominciare della casa), con la larghezza a 120 finché non ne scegli una: scegli la larghezza prima del primo clic.

Con molti tipi la barra può essere più larga dello spazio sopra il disegno, e viene tagliata a destra. Chiudere un pannello laterale (⌘\Ctrl+\) le fa posto.

Come si usa

Sezione intitolata “Come si usa”
  1. Scegli lo strumento; poi il tipo, poi la larghezza.
  2. Passa su un muro: il tratto della finestra si accende con la sua larghezza e la distanza da ogni bordo all’estremo del muro o all’apertura vicina.
  3. Fai clic: la finestra è inserita e selezionata, lo strumento resta acceso.

I tasti

Sezione intitolata “I tasti”
  • EscEsc o Fine (✓): torni a Seleziona.
  • ␣␣ tenuto premuto: sposti la vista; ⌘Ctrl con la rotella: ingrandisci.
  • DD e FF: le altre aperture.

A cosa si aggancia

Sezione intitolata “A cosa si aggancia”

Come la porta: il centro al centro del muro, i bordi agli estremi del muro e ai bordi delle aperture già presenti, entro 10 pixel sullo schermo. Su un muro curvo segue la curva; il telaio è dritto, sulla corda.

Cosa rifiuta

Sezione intitolata “Cosa rifiuta”

Come la porta, con il tratto rosso: Si sovrappone a un’altra apertura: spostati lungo il muro. e Il muro è più corto di questa apertura: scegli una larghezza minore in alto. Ringhiere e separatori non ne prendono.

Dopo

Sezione intitolata “Dopo”

La finestra è selezionata, con l’ispettore aperto: tipo, larghezza, davanzale, architrave, ante, distanza dall’inizio del muro (Aperture). Un passo della cronologia (Apertura aggiunta).

Esempio: la finestra della camera

Sezione intitolata “Esempio: la finestra della camera”

La finestra della camera è a due ante, larga 1,40 m, al centro del suo muro nord (da x 7,00 a 12,00, a y 0,00).

  1. Premi NN. Nella barra fai clic su Two-leaf window, poi sulla larghezza 140.
  2. Passa sul muro nord della camera, verso il centro: il tratto ci si aggancia, con 1,80 m per parte.
  3. Fai clic.
La barra con Two-leaf window e 140 scelti

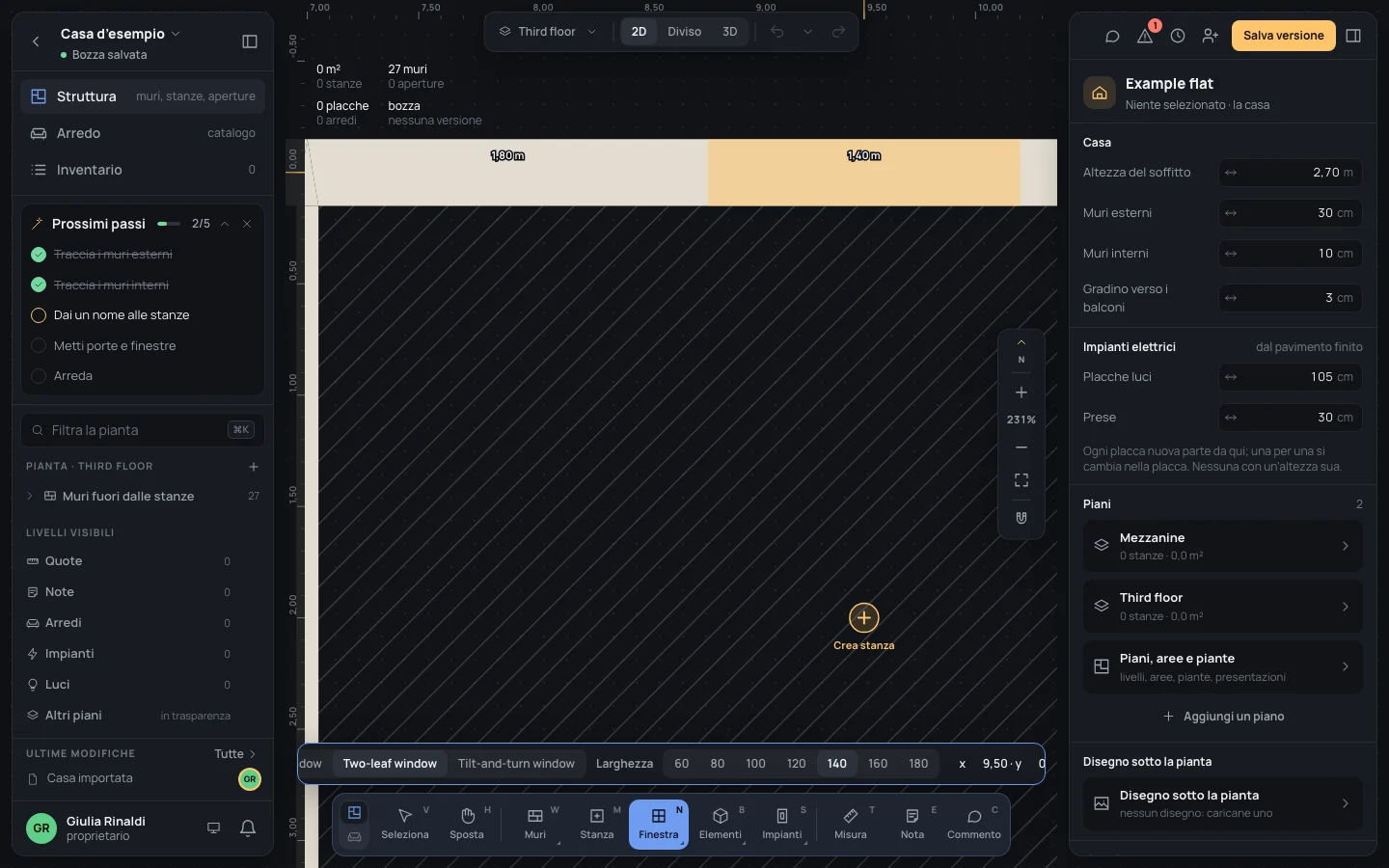

Il tratto della finestra al centro del muro nord della camera: 1,80 m dall’estremo, larga 1,40 m

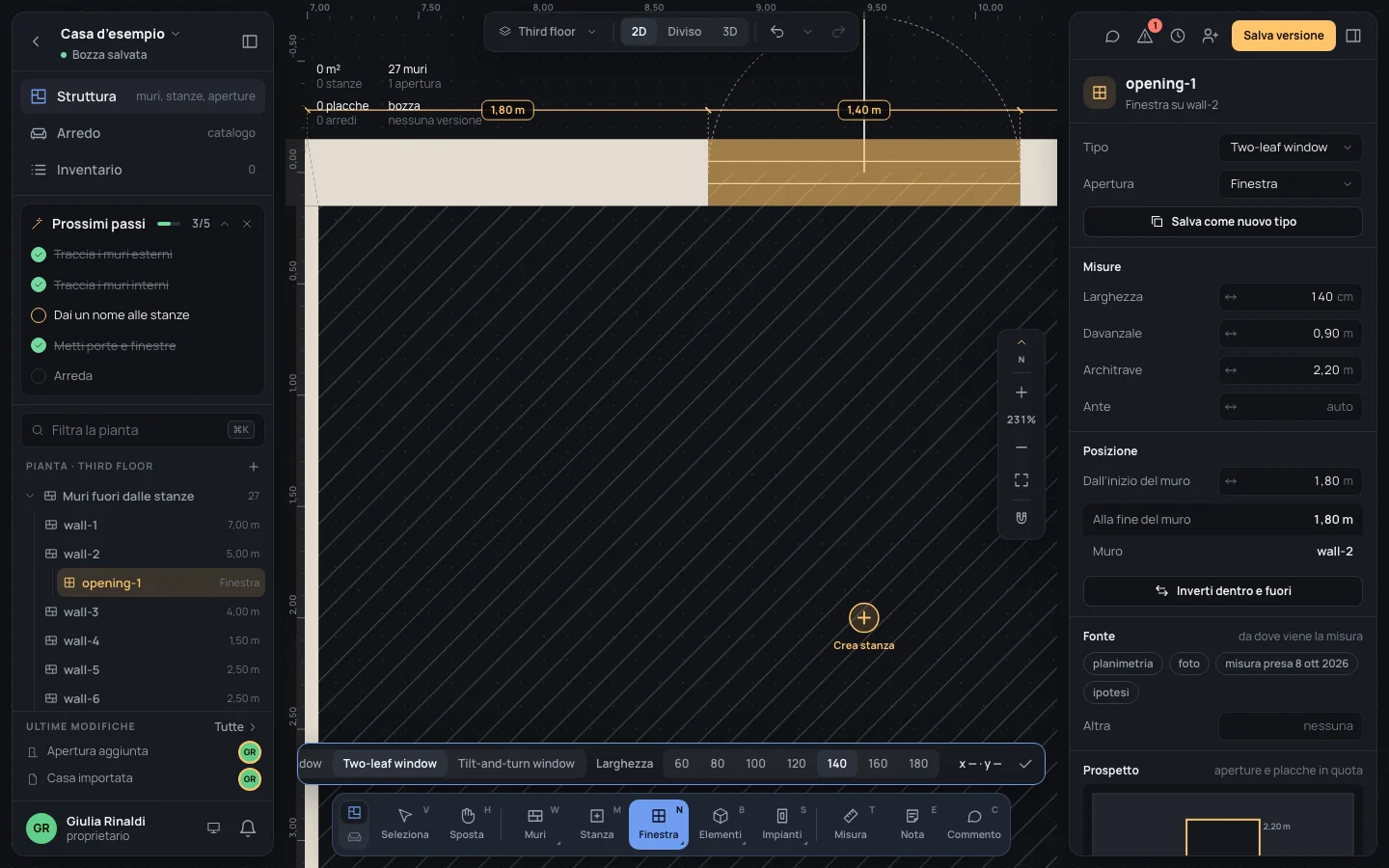

La finestra inserita e selezionata: Two-leaf window, 140 cm, davanzale 0,90 m, architrave 2,20 m, 1,80 m dall’inizio del muro

L’ispettore dice Dall’inizio del muro 1,80 m e Alla fine del muro 1,80 m. Se non si è agganciata al centro, scrivi lì Dall’inizio del muro1,80.

Se qualcosa va storto

Sezione intitolata “Se qualcosa va storto”
  • Non si aggancia al centro: muoviti piano, o ingrandisci; oppure scrivi la distanza nell’ispettore.
  • La larghezza sbagliata: cambia Larghezza nell’ispettore, oppure ⌘ZCtrl+Z e rimettila.
