Prese e interruttori

Placche luci e prese sono placche su una faccia di un muro. Questa pagina parla della placca una volta messa: il tipo, l’altezza, i moduli e il punto in cui sta. Ogni placca appartiene alla stanza verso cui guarda la sua faccia, e sta all’altezza che la casa dà al suo tipo finché non gliene dai una sua.

Metterne una sul muro

Il gruppo Impianti del dock ha i due strumenti: Placca luci (SS) e Presa (OO). Fai clic sul lato del muro dove va la placca; come la mettono, e dove non la accettano, lo spiegano le loro pagine: Placca luci e Presa.

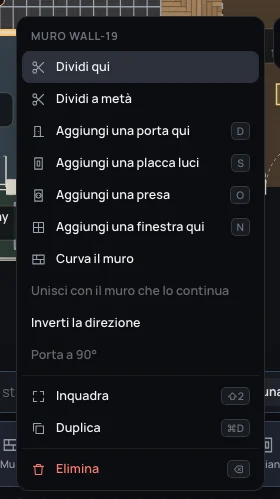

Il menu del tasto destro su un muro ha gli stessi due strumenti: Aggiungi una placca luci e Aggiungi una presa. Ci sono solo su muri e parapetti: ringhiere e separatori non prendono placche.

L’ispettore della placca

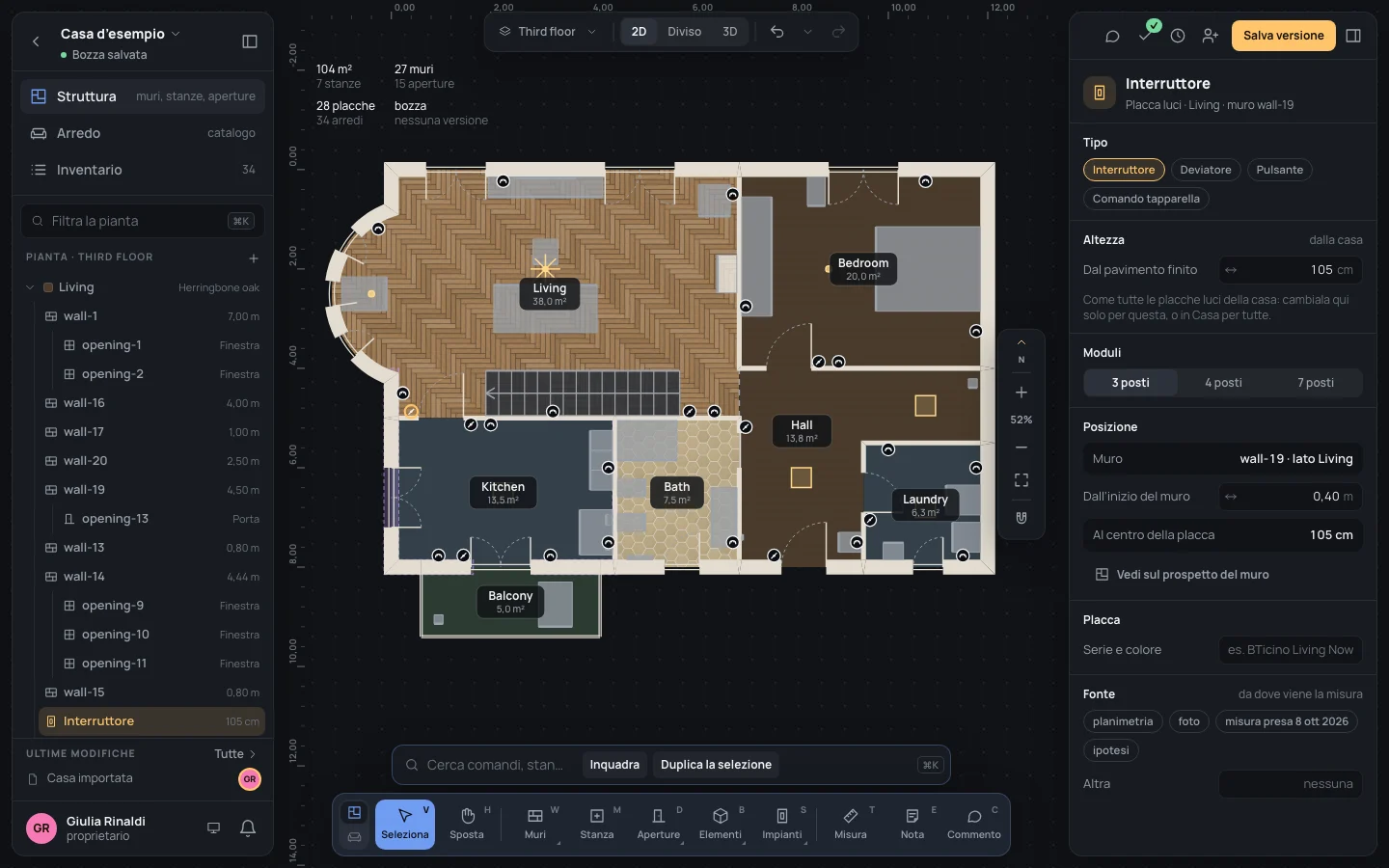

Fai clic su una placca nella pianta, o sulla sua riga nel pannello di sinistra, e il pannello di destra la mostra. L’intestazione dice il tipo, il genere, la stanza e il muro: Interruttore, Placca luci · Living · muro wall-19.

• Tipo: uno di quelli del suo genere. Placche luci: Interruttore, Deviatore, Pulsante, Comando tapparella. Prese: Presa 10/16 A, Schuko, USB, TV, Rete dati. Una placca nuova parte dal primo.
• Altezza: Dal pavimento finito al centro della placca, in cm. Accanto, dalla casa finché segue la casa; vedi sotto.
• Moduli: 3 posti, 4 posti o 7 posti: quanto è larga la placca sul muro. Parte da 3.
• Posizione: il Muro e la stanza da quel lato (wall-19 · lato Living), Dall’inizio del muro (si scrive o si trascina, da 0 alla lunghezza del muro) e Al centro della placca, di nuovo la sua altezza. Vedi sul prospetto del muro apre la pagina del muro su quella faccia.
• Placca: Serie e colore, testo libero come lo scriveresti tu, ad esempio BTicino Living Now · bianco. Nessuno lo controlla: serve a chi legge la pianta.
• Fonte: da dove vengono le sue misure; vedi Misure e note.

Ogni modifica è un passo: ⌘ZCtrl+Z la annulla. ⌫⌫ elimina la placca.

L’altezza: quella della casa, o una sua

La casa ha un’altezza per tutte le placche luci e una per tutte le prese, dal pavimento finito al centro della placca: 105 cm e 30 cm se non le cambi nell’ispettore della casa, Impianti elettrici (vedi Le impostazioni della casa). Una placca le segue, e cambia quando cambiano, finché non scrivi un’altezza nella placca stessa.

1. Seleziona la placca luci del soggiorno su wall-19, vicino alla porta della cucina. Altezza dice dalla casa, e il campo mostra 105.

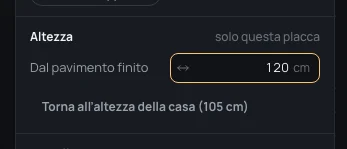

2. Scrivi Dal pavimento finito120Copia e premi ↵↵. La nota diventa solo questa placca, e sulla pianta la placca prende un punto ambra in alto a destra.
3. Torna all’altezza della casa (105 cm), sotto il campo, le fa seguire di nuovo la casa.

L’altezza va da 10 a 250 cm: il resto è rifiutato con Tra 10 e 250 cm dal pavimento. Un punto lungo il muro oltre la sua fine è rifiutato con Dentro il muro, dal suo inizio alla sua fine.

Il menu del tasto destro sulla placca

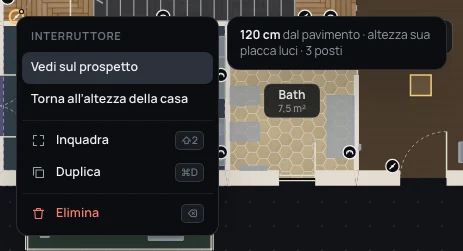

Tasto destro su una placca: il menu ha come titolo il suo tipo, con Vedi sul prospetto e, quando ha un’altezza sua, Torna all’altezza della casa. La scheda accanto dà l’altezza in grassetto, se è sua o della casa, il genere e i moduli.

Le placche di un muro

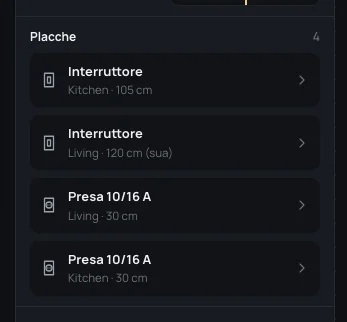

L’ispettore di un muro elenca le sue placche sotto Placche, con quante sono: in ogni riga il tipo, la stanza verso cui guarda e l’altezza, con (sua) quando è un’altezza sua. Una riga seleziona la placca. Un muro senza placche lo dice, con i tasti dei due strumenti.

Il Prospetto del muro disegna la faccia con le aperture e le placche alle loro altezze, in ambra quelle che non stanno all’altezza della casa: vedi Modificare i muri.

Nel pannello di sinistra, nella ricerca e in 3D

Le placche sono nel pannello di sinistra sotto la loro stanza, con la loro altezza. La ricerca (⌘KCtrl+K) le trova per tipo, altezza e muro, e trova le due altezze della casa come Altezza placche luci e Altezza prese. In 3D ognuna è una placca sottile sulla faccia del suo muro.

Quando i muri cambiano, le placche li seguono: un muro diviso, unito, girato o spostato tiene le sue placche sulla stessa faccia, nella stessa stanza.

Cosa può andare storto

• La placca è finita nella stanza sbagliata. Ha preso il lato su cui hai fatto clic. Eliminala e fai clic sull’altro lato del muro, oppure ⌘ZCtrl+Z.
• Tutte le prese si sono alzate. È cambiata l’altezza delle prese della casa in Impianti elettrici: le placche con un’altezza loro restano dove sono, le altre la seguono.
• Una placca ha un punto ambra e non sai perché. Ha un’altezza sua: Torna all’altezza della casa nell’ispettore o nel suo menu.
