Le parti di un’apertura
Un’apertura è fatta di cinque parti: Ante, Vetro, Telaio, Davanzali e soglie e Oscuranti. Stanno in fondo alla scheda di un’apertura (Porte e finestre) e di un tipo (Tipi di aperture), con gli stessi campi in tutti e due. Questa pagina elenca ogni scelta di ogni parte.
Da dove viene una parte: prima da quello che imposta l’apertura stessa (la parte dice allora modificato, con torna al tipo accanto), poi dal suo tipo, altrimenti da quello che ha di solito un’apertura di quel genere. Senza tipo, una finestra ha il telaio in legno scuro, il vetro doppio, un davanzale interno in legno che sporge 3 cm, una soglia esterna in marmo e una tapparella; una portafinestra lo stesso senza davanzale interno; una porta né davanzali né oscuranti.
La pianta disegna come si apre ogni anta (vedi sotto); le altre parti restano nella casa e nel suo file, per la revisione e per chi legge la casa.

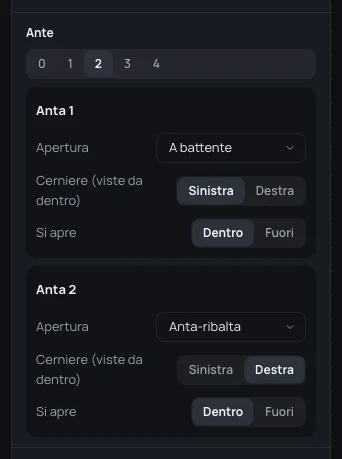

La finestra della cucina nella casa d’esempio (opening-8, una Tilt-and-turn window) ne ha due: un’anta A battente con le cerniere a Sinistra e una Anta-ribalta con le cerniere a Destra, tutte e due che si aprono Dentro.
Ante sceglie quante, da 0 a 4. Le ante sono numerate nel loro ordine lungo l’apertura (Anta 1, Anta 2…). Un’anta aggiunta è a battente, con le cerniere a sinistra nella metà sinistra dell’apertura e a destra nella metà destra, e si apre come la prima; con meno ante restano le prime. Le ante si dividono la larghezza in parti uguali.
Ogni anta ha:
- Apertura: come si apre.
- Cerniere (viste da dentro): Sinistra o Destra, lo stipite su cui gira.
- Si apre: Dentro o Fuori.
Come si apre un’anta, e come la disegna la pianta:
| Apertura | cos’è | sulla pianta |
|---|---|---|
| A battente | gira sulle cerniere, come una porta | l’anta e il suo arco |
| Anta-ribalta | gira sulle cerniere, oppure si ribalta in alto verso dentro | l’anta e il suo arco |
| Fissa | non si apre | solo il vetro |
| Scorrevole | scorre accanto all’anta vicina | un pannello sfalsato dagli altri |
| Alzante scorrevole | si alza e poi scorre: le portefinestre grandi | un pannello sfalsato dagli altri |
| A ghigliottina | scorre in su e in giù | solo il vetro |
| Vasistas | incernierata in basso, si ribalta in alto verso dentro: finestre alte | solo il vetro |
| Bilico | gira su un asse a metà | l’anta e il suo arco |
| A libro | si piega in pannelli | l’anta e il suo arco |
L’arco è disegnato dal lato verso cui l’anta si apre, a partire dalle cerniere. Una porta non ha vetro sulla pianta; un passaggio non disegna niente. Su una porta o una portafinestra, Cambia il lato dei cardini e Apri verso l’altro lato, nel menu del clic destro, girano tutte le ante insieme.
Una scelta per tutta l’apertura: Doppio, Triplo, Satinato (fa passare la luce ma non la vista: quello del bagno), Riflettente o Di sicurezza.

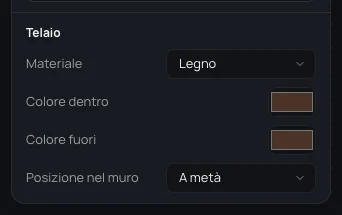

- Materiale: Legno, PVC, Alluminio, Legno-alluminio o Acciaio.
- Colore dentro e Colore fuori: ognuno il suo, dal selettore di colore (un legno-alluminio è spesso legno dentro e grigio fuori).
- Posizione nel muro: dove sta il telaio nello spessore del muro: Filo interno, A metà o Filo esterno.

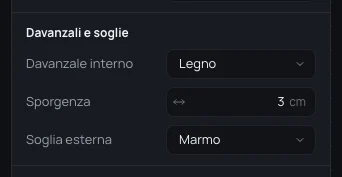

Davanzali e soglie
Sezione intitolata “Davanzali e soglie”
- Davanzale interno: Nessuno, Legno, Marmo, Pietra o Metallo. Se c’è, Sporgenza è quanto
sporge nella stanza: da 0 a 30 cm, 3 cm quando lo aggiungi. Sulla finestra della cucina scrivi
Sporgenza
5per un davanzale più profondo: la parte dice modificato, ed è solo di quella finestra. - Soglia esterna: Nessuno, Legno, Marmo, Pietra o Metallo.

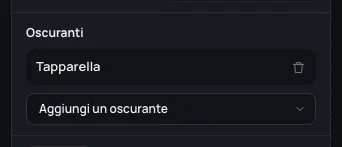

Oscuranti
Sezione intitolata “Oscuranti”
Un’apertura può averne più d’uno, uno per tipo, elencati da fuori verso dentro. Aggiungi un oscurante offre quelli che non ha ancora; Togli ne toglie uno.
| Oscurante | cos’è |
|---|---|
| Tapparella | stecche che si avvolgono in un cassonetto sopra la finestra |
| Persiane | ante a battente fuori, a lamelle |
| Scuri | ante a battente fuori, piene, senza lamelle (gli Scuri dell’impostazione guidata) |
| Persiane scorrevoli | persiane che scorrono lungo il muro esterno (Scuri scorrevoli quando piene) |
| Scuretti | pannelli di legno dentro la finestra |
| Frangisole | lamelle esterne orientabili |
| Zanzariera | una rete contro gli insetti |
| Veneziana | lamelle dentro |
| Tenda a rullo | un rotolo di tessuto |
| Plissettata | tessuto pieghettato |
| Tenda a pacchetto | tessuto che sale piegandosi |
| Tenda | una tenda |
Una finestra o una portafinestra senza oscuranti che guarda a sud-est, sud, sud-ovest o ovest, dove d’estate il sole scalda la stanza, finisce nella revisione, con Aggiungi una tapparella per sistemarla.
Se qualcosa va storto
Sezione intitolata “Se qualcosa va storto”Ogni cambio a una parte è un passo: ⌘ZCtrl+Z lo annulla. Su un’apertura con un tipo, torna al tipo ridà a una parte quella del tipo, lasciando le altre come sono.
