Controllare la casa

I Controlli guardano la casa al posto tuo: cosa impedisce di salvarne una versione, cosa è forse una svista e, con regole e conti (gratis, e non con l’AI), porte, passaggi, prese, schermature e i materiali da comprare.

Aprire i controlli

Il pulsante con la spunta nella barra del pannello di destra li apre, e dice come sta la casa anche da chiuso:

• una ✓ verde, Tutto a posto: niente errori e niente avvisi;
• rosso con un numero: gli errori, 1 errore · 2 avvisi;
• ambra con un numero: solo avvisi.

Un altro clic torna all’ispettore. Li apre anche Controlla la casa, nella ricerca (⌘KCtrl+K) e tra i suggerimenti accanto a lei quando non c’è niente di selezionato. Il cassetto si apre su Problemi; le altre schede sono Revisione, Prese e Materiali. Chi può solo guardare il progetto vede gli stessi elenchi, senza i pulsanti che cambiano la casa.

Problemi

I problemi stanno in tre gruppi:

• Errori: impediscono di creare la versione. Con loro la bozza si salva lo stesso da sola, ma una sua versione no.
• Avvisi: forse una svista. Non blocca niente, ma probabilmente qualcosa non è come volevi.
• Note: da sapere.

Un errore o un avviso che sta in un punto della pianta ha lì un segnaposto: rosso per un errore, ambra per un avviso, con un !. Un clic sul segnaposto (o ↵↵ quando ha il fuoco) apre il cassetto su Problemi e mostra quel problema. Quello che non sta in un punto preciso (un’area senza stanze, un disegno non in scala) non ha segnaposto, e nemmeno le note.

Mostra apre la pianta in cui sta il problema, seleziona quello di cui parla e inquadra la vista intorno. Alcuni problemi hanno anche un pulsante che li sistema subito: Raddrizza, Unisci, Disegna il muro, Mettilo in scala. È un passo solo: ⌘ZCtrl+Z lo annulla.

Senza nessun problema il cassetto dice Nessun problema, La versione si può salvare.

Errori: impediscono di creare la versione

Cosa dice	Cosa vuol dire	Cosa fare
L’area «…» non ha ancora stanze.	Un’area della casa (l’appartamento, un box) non ha nessuna stanza disegnata.	Disegna le sue stanze (Stanze), o elimina l’area nella struttura.
I muri non chiudono la stanza «…».	I muri di una stanza lasciano un varco.	Disegna il muro: la stanza viene mostrata e lo strumento Muro è pronto per chiuderla.
I muri «…» e «…» si incrociano.	Due muri si attraversano invece di incontrarsi.	Normalizza i muri (più sotto).
Il muro «…» finisce dentro «…»: va portato fino al suo centro.	Un muro si ferma sulla faccia dell’altro o dentro il suo spessore, prima del suo centro: la svista più comune ricalcando un disegno, un clic sulla linea disegnata.	Unisci porta avanti la sua estremità, lungo il suo muro; oppure Normalizza i muri (più sotto), insieme agli altri.
I muri «…» e «…» si compenetrano.	Due muri si sovrappongono per un tratto: affiancati, o uno sopra l’altro.	A mano: sposta, accorcia o elimina uno dei due, perché solo tu sai se sono un muro o due (Modificare i muri).
…chiudono un angolo sotto i 20°: i loro spessori si compenetrano.	Due muri si incontrano con un angolo così stretto che gli spessori si sovrappongono.	A mano: apri l’angolo o unisci i muri in un altro modo.
Il muro «…» ha lunghezza zero.	Un muro con i due capi nello stesso punto.	Selezionalo con Mostra ed eliminalo.
Le stanze … occupano lo stesso spazio.	Due stanze nello stesso spazio chiuso.	Disegna il muro che le divide, o eliminane una.
Tablet cucina usa il muro «…», che non c’è più: senza, la versione non si può salvare.	Un’app collegata usa quell’elemento nel suo codice (una dashboard di casa ci appende un quadro), e la bozza non ce l’ha più.	Rimettilo (⌘ZCtrl+Z), o chiedi all’app di non usarlo più.

Un elemento che un’app collegata usa lo dice sopra il suo inspector: Serve a Tablet cucina.

Avvisi: forse una svista

Cosa dice	Cosa vuol dire	Cosa fare
Il muro «…» è quasi in squadra, ma non del tutto.	Un muro dritto a meno di mezzo grado dall’orizzontale o dalla verticale, ma non esattamente.	Raddrizza lo porta sull’asse.
Le estremità di «…» e «…» sono vicine ma non si toccano.	Due capi di muro a meno di 5 cm che non toccano nient’altro: dovevano unirsi.	Unisci porta il primo capo sull’altro.
«…» sta piana sulla corda di un muro curvo: si scosta di … cm dall’arco (al massimo 2).	Una finestra o una porta su un muro curvo ha il telaio piano, che sta sulla corda dell’arco; oltre 2 cm dall’arco, a metà, conviene guardarla.	Un’apertura più stretta, o una curva più dolce (Aperture).
Il disegno non è in scala: le lunghezze ricalcate sopra sono sbagliate. Calibralo con una misura nota.	Il disegno sotto la pianta non è mai stato calibrato né ha avuto la sua scala.	Mettilo in scala apre la calibrazione del disegno (Il disegno).
«…»: manca lo spazio per aprire i cassetti, c’è …. (o per aprire le ante, per sedersi, per passare, per aprire lo sportello)	A un mobile manca lo spazio che gli serve per usarlo: c’è in mezzo un altro mobile alla sua altezza, o un muro. Lo spazio è tratteggiato sulla pianta.	Sposta uno dei due (Mettere i mobili).
Una misura presa dice …, il disegno ora …: qualcosa si è spostato dopo.	Un muro tenuto da una misura presa si è spostato di più di 5 mm.	⌘ZCtrl+Z, misura di nuovo, o dimentica la misura.
Una quota non si legge più: i suoi muri non sono più dritti e paralleli.	Una quota tra due facce i cui muri sono cambiati.	Elimina la quota, o rimetti a posto i muri.
«…»: alzate di … cm, oltre i 18 di una scala comoda.	Una scala con alzate più alte di 18 cm.	Più alzate, o una scala più lunga (Scale e piani).
«…»: pedate di … cm, sotto i 22 di una scala comoda.	Pedate più corte di 22 cm.	Una rampa più lunga, o meno alzate.
«…»: passo di … cm (2 alzate + pedata), fuori dai 60–66 di una scala comoda.	Due alzate più una pedata, la regola di Blondel, fuori da 60–66 cm.	Cambia le alzate o la rampa finché ci sta.

Note: da sapere

Cosa dice	Cosa vuol dire	Cosa fare
Una regione chiusa non ha ancora una stanza.	Dei muri chiudono uno spazio che non è una stanza. La pianta ci mostra Crea stanza.	Fai clic su Crea stanza (Stanze), o lasciala se è un cavedio o un vuoto.
«…»: la misura è un’ipotesi, da verificare.	Un muro, un’apertura o una stanza la cui Fonte comincia con ipotesi.	Misuralo sul posto e cambia la sua fonte.

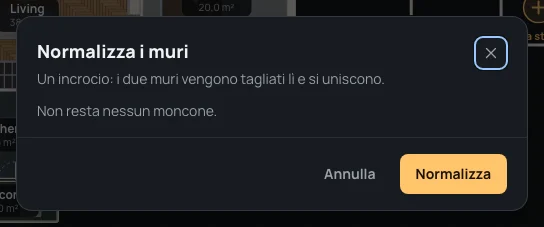

Normalizzare i muri

Quando dei muri si incrociano, o un muro finisce dentro un altro, in cima all’elenco compare Normalizza i muri (⇧NShift+N), e un messaggio in fondo alla pianta propone anche lui Normalizza. Prima chiede, in Normalizza i muri:

1. Elenca le estremità rimaste dentro un altro muro, ognuna con quanto si sposta (wall-12 dentro north · 12 cm), spuntate per proseguire lungo il proprio muro fino al centro dell’altro (fino alla sua estremità, in un angolo): togli la spunta a quelle da lasciare.
2. Dice quanti incroci taglierà: a ognuno, i due muri vengono tagliati e si uniscono.
3. Un incrocio dentro un’apertura resta da sistemare a mano, e così i muri che si compenetrano in altro modo (affiancati, uno sopra l’altro, un angolo troppo stretto): li elenca.
4. I pezzi corti che restano (sotto 1 m, con un capo libero) sono elencati e spuntati per essere eliminati: togli la spunta a quelli da tenere.
5. Normalizza fa tutto in un passo.

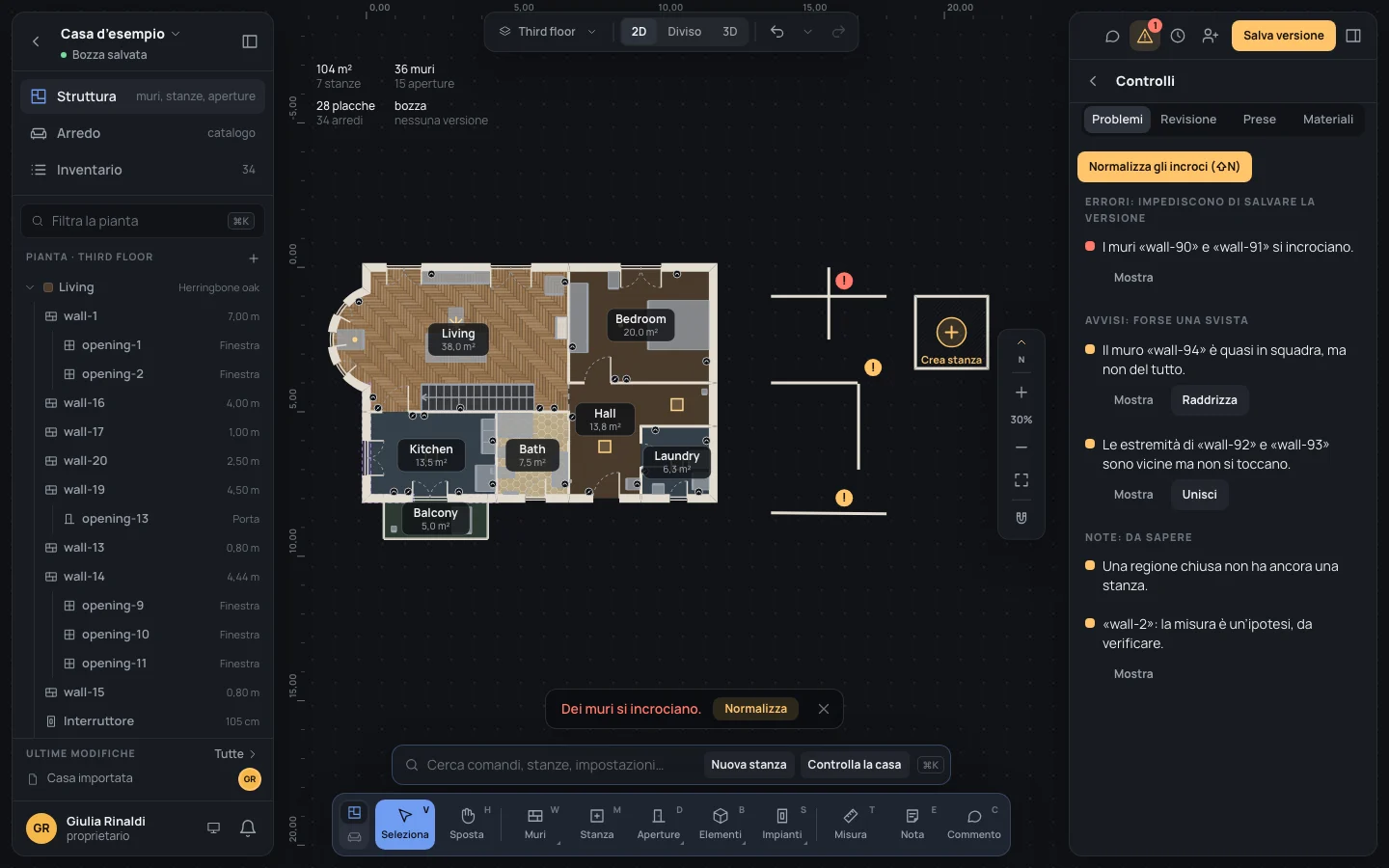

Provalo. Nella figura sopra, a est dell’appartamento d’esempio, due muri sono disegnati uno attraverso l’altro: Normalizza li taglia dove si incrociano, e l’errore sparisce dall’elenco. Il muro disegnato appena fuori squadra si sistema con Raddrizza, i due capi a 3 cm con Unisci. Ognuno è un passo per ⌘ZCtrl+Z.

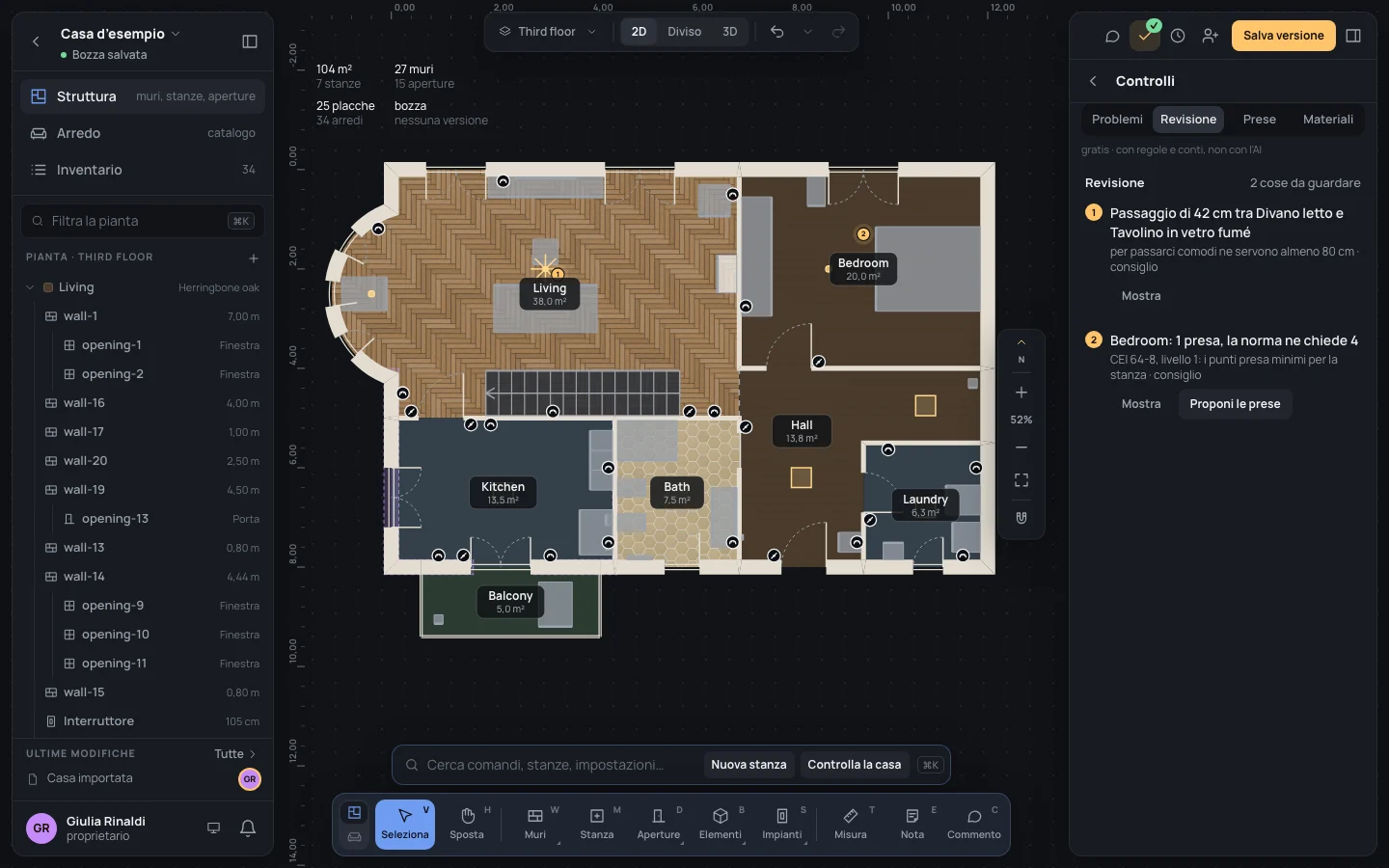

Revisione

La Revisione elenca tutto quello che merita uno sguardo, ognuno con un numero che è anche il suo segnaposto sulla pianta finché la scheda è aperta, e quanto conta: da sistemare (in rosso), consiglio, nota.

• Una porta che urta un mobile mentre si apre, La porta … urta …: quanto gira la sua anta e cosa c’è in mezzo. Gira il verso della porta gira le ante, quando un verso la libera; se nessuno ci riesce dice Nessun verso la libera: sposta il mobile. Da sistemare.
• Un passaggio stretto tra due mobili, o tra un mobile e un muro: sotto gli 80 cm, per passarci comodi ne servono almeno 80 cm. Conta solo un varco in cui si passa, con lo spazio per una persona oltre ciascun capo: una nicchia tra due mobili contro un muro, o la testa di un mobile vicino a un angolo, non viene elencata. Nemmeno due mobili a meno di 30 cm: si considerano messi insieme apposta. Consiglio.

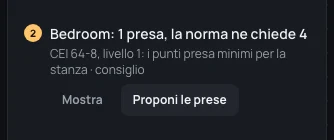

• Una stanza con meno prese di quante ne chiede la norma, Bedroom: 1 presa, la norma ne chiede 4 (CEI 64-8, livello 1, più sotto). Proponi le prese apre la scheda dopo. Consiglio.
• Una finestra esposta a sud-est, sud, sud-ovest o ovest senza niente che la schermi: d’estate scalda la stanza. Aggiungi una tapparella gliene dà una, col cassonetto fuori e la cinghia. Nota.

Mostra seleziona quello di cui parla la riga e lo inquadra. Se non c’è niente, dice Niente da segnalare.

Le prese che chiede la norma

La revisione conta le prese di corrente di ogni stanza (10/16 A, Schuko e USB; una presa TV o di rete dati non vale) e le confronta con la norma CEI 64-8, livello 1, secondo a cosa serve la stanza (il suo A cosa serve, nella stanza) e quanto è grande:

Uso	Prese
Cucina	5
Angolo cottura	2
Lavanderia	3
Bagno, WC, Ingresso, Cantina o soffitta, Box auto	1
Corridoio	1, 2 se è più lungo di 5 m
Balcone o terrazzo	1 da 10 m², nessuna sotto
Ripostiglio	nessuna
Ogni altra stanza, fino a 12 m²	4 (una camera da letto 3)
oltre 12 m²	5 (una camera da letto 4)
oltre 20 m²	6 (una camera da letto 5)

Una stanza di cui non è detto l’uso vale come ogni locale, e la revisione lo dice: Non è detto a cosa serve la stanza: vale la riga «ogni locale».

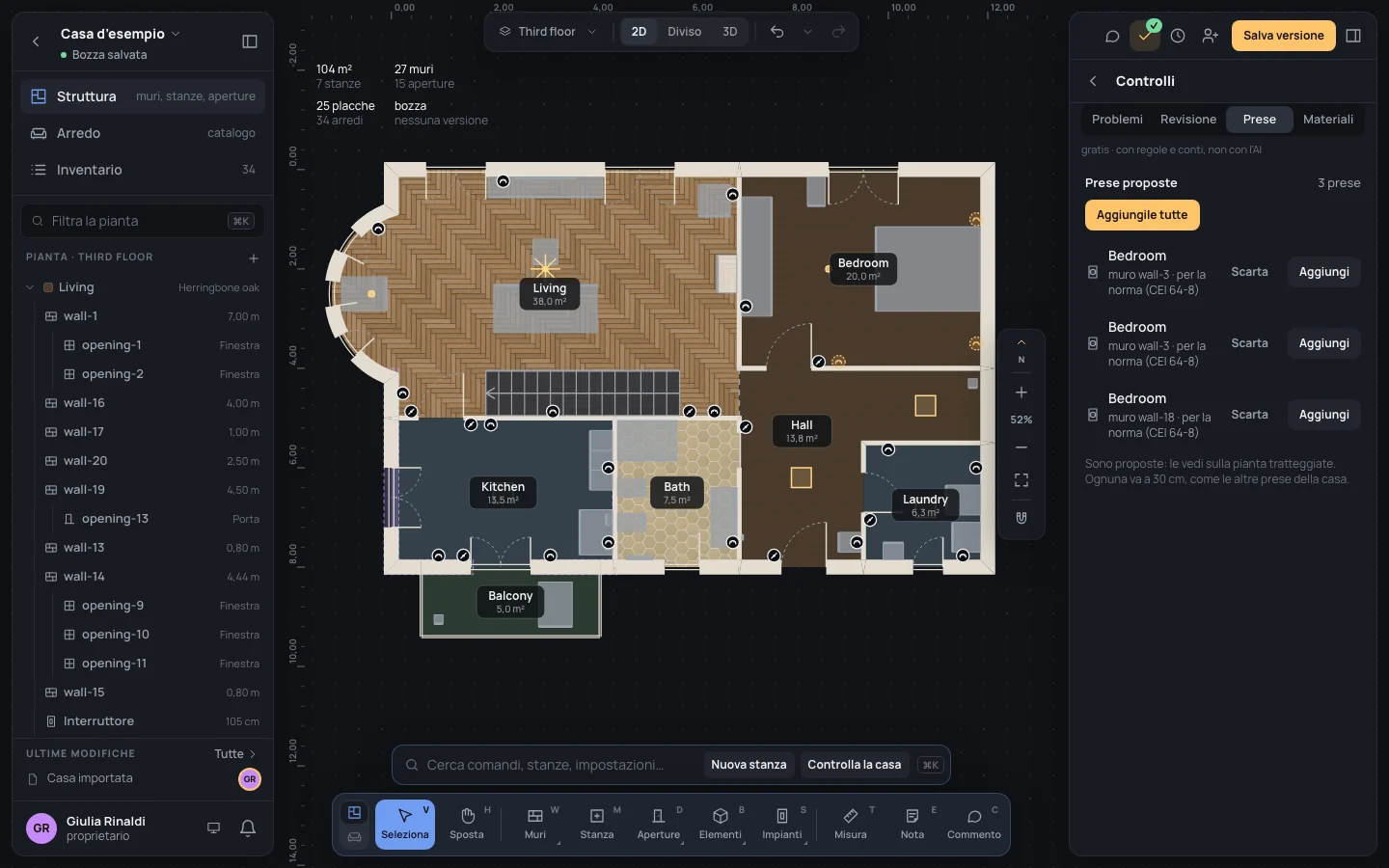

Prese

Le Prese proposte sono quelle che mancano alla casa: prima una per ogni lampada da terra o da tavolo e per ogni scrivania senza una presa di corrente entro 1,5 m, sul muro più vicino; poi, per la norma, quelle che ancora mancano a una stanza, distribuite lungo i muri il più lontano possibile dalle prese che ha, mai in una porta o nella mazzetta di una finestra, ad almeno 30 cm dalla fine di un muro, da un’apertura e da ogni altra placca. Ogni riga dice la stanza, il muro e il perché (per la norma (CEI 64-8), o per una lampada o una scrivania).

Sono tratteggiate sulla pianta, all’altezza delle prese della casa (Impostazioni della casa → Impianti elettrici). Aggiungi ne mette una sul suo muro, Scarta la nasconde finché non lasci la scheda, Aggiungile tutte le aggiunge tutte in un passo solo. Se non manca niente, la scheda dice Nessuna presa da aggiungere.

Provalo sulla casa d’esempio. Togli tre delle quattro prese della camera: la revisione dice Bedroom: 1 presa, la norma ne chiede 4; Proponi le prese ne mostra tre, due sul wall-3 e una sul wall-18. Aggiungile tutte le rimette sui muri, e ⌘ZCtrl+Z le toglie tutte e tre insieme.

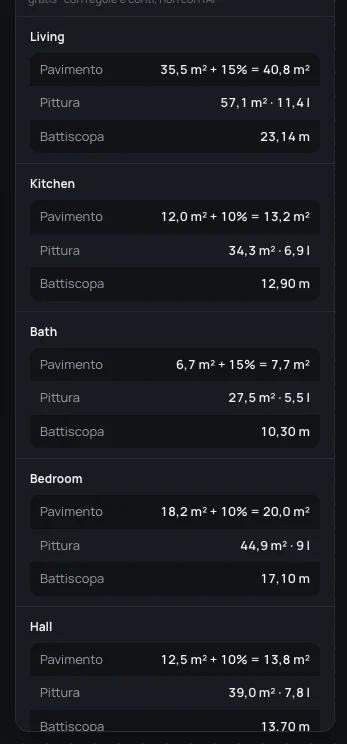

Materiali

Materiali e quantità, stanza per stanza:

• Pavimento: l’area dentro i muri più lo sfrido, 35,5 m² + 15% = 40,8 m². Lo sfrido è del 10 %, del 15 % per spina, ungherese ed esagoni.
• Rivestimento «…», per ogni rivestimento delle piastrelle alle pareti: l’area delle zone piastrellate sulle facce dei muri, aperture escluse, più lo sfrido della sua posa, come per i pavimenti.
• Pittura: l’area dei muri, aperture e piastrelle escluse, e i litri per due mani a 10 m² al litro, 57,1 m² · 11,4 l.
• Battiscopa: in metri lungo i muri, porte escluse.

Le stanze all’aperto, come il balcone, e quelle con un pavimento comune hanno solo il pavimento. In tutto, in fondo, somma pavimento, ogni rivestimento, pittura e battiscopa della pianta. Sono stime da verificare con chi posa. Senza nessuna stanza chiusa la scheda dice Nessuna stanza chiusa da misurare.

Vedi anche

• Misure e note: le misure prese e le fonti.
• Modificare i muri: dividere, unire e mettere in squadra i muri a mano.
• Prese e interruttori: le prese stesse.
• Cronologia e versioni: creare una versione, cosa trattengono gli errori.
