Stampare ed esportare

Una pianta su carta, in scala, da portare in negozio o all’impresa; un’immagine da tenere; la casa intera in un file, da conservare o da aprire in un altro progetto. Nel progetto possono stampare ed esportare tutti, anche i lettori.

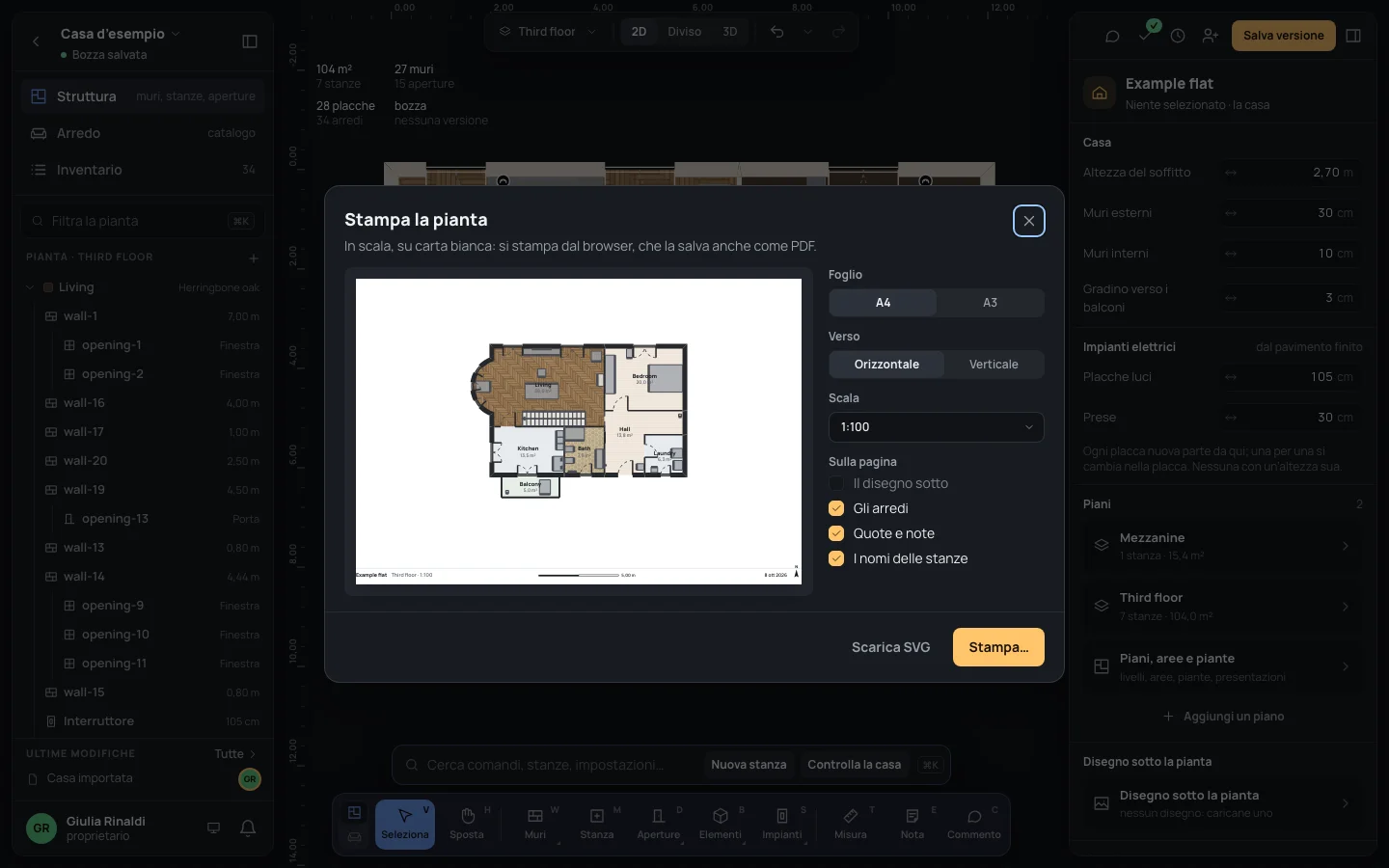

Stampare la pianta

1. Apri la pianta che vuoi su carta: la stampa prende la pianta su cui sei, un piano alla volta.
2. Premi ⌘PCtrl+P, o scegli Stampa la pianta… nel menu del progetto (clic sul suo nome, in alto a sinistra) o nella ricerca.
3. Scegli il foglio, il verso, la scala e cosa va sulla pagina (sotto). L’anteprima mostra la pagina come verrà stampata.
4. Clicca Stampa…. Si apre la finestra di stampa del browser: scegli la stampante, oppure Salva come PDF per tenere un PDF.

La pagina è su carta bianca, qualunque sia il tuo tema, con i colori della pianta. Quello che serve solo all’editor (la selezione, i problemi dei controlli) resta fuori. Sotto la pianta, una riga dice il nome della casa, il piano e la scala, con una barra della scala, il giorno e il nord.

Il foglio e la scala

• Foglio: A4 o A3. Ogni pagina tiene un margine di 10 mm tutto intorno.
• Verso: Orizzontale o Verticale. Parte dal verso della pianta: orizzontale per una pianta più larga che alta.
• Scala: 1:20, 1:50, 1:100, 1:200 o 1:500, oppure Adatta al foglio, che riempie la pagina alla scala che ci sta esatta (la riga sotto la pianta dice quale). Parte dalla scala standard più grande a cui la pianta entra in un A4, o da Adatta al foglio se non entra a nessuna.

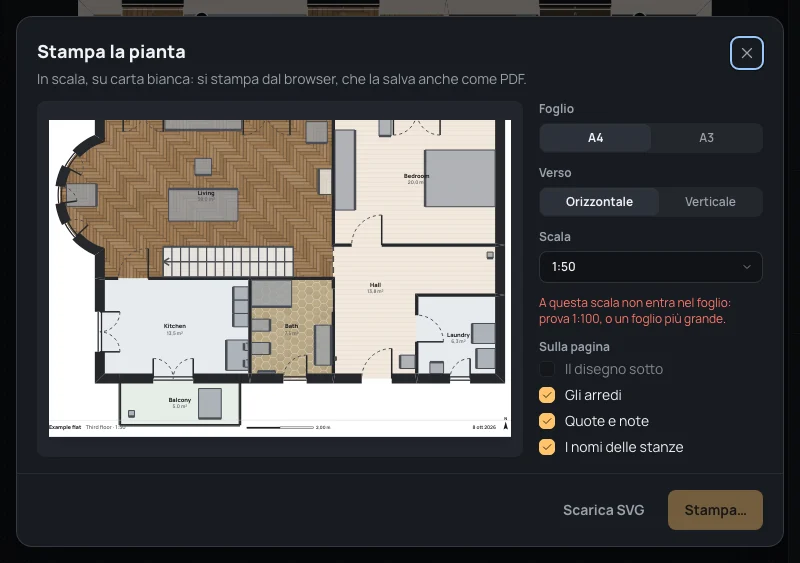

La casa d’esempio (12 × 8 m, con il balcone) si apre su un A4, orizzontale, in scala 1:100. Scegli 1:50 e non entra più: A questa scala non entra nel foglio: prova 1:100, o un foglio più grande., e Stampa… si spegne.

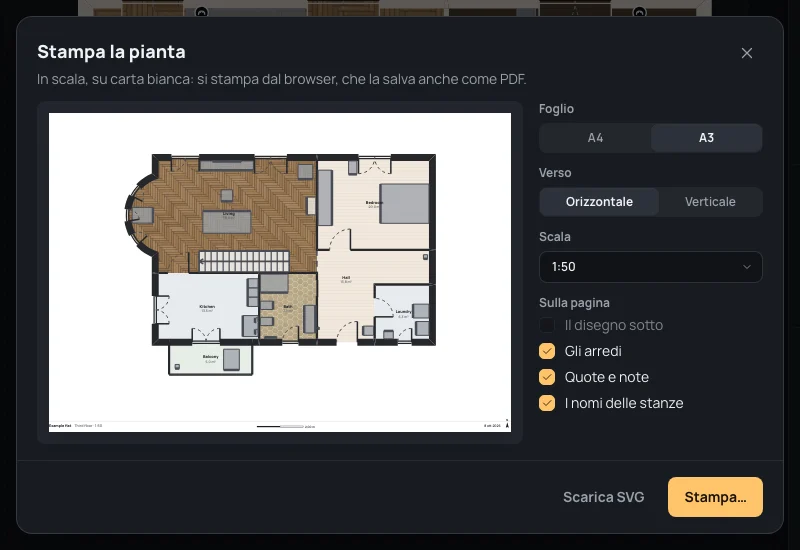

Scegli A3: a 1:50 entra, e 1 cm sulla carta sono 50 cm nella casa.

Una pianta che sul foglio non entra a nessuna scala standard dice Non entra nel foglio a nessuna scala standard: prova «Adatta al foglio» o un foglio più grande.

Sulla pagina

Sotto Sulla pagina, spunta cosa si stampa:

• Il disegno sotto: la planimetria su cui hai ricalcato (Il disegno sotto la pianta); spento all’inizio, e solo per una pianta che ha un disegno;
• Gli arredi;
• Quote e note (Misure e note);
• I nomi delle stanze.

In scala sulla carta

La pagina arriva al browser alla sua misura vera. Nella finestra di stampa del browser tieni la scala al 100% (la sua Predefinita): un “adatta alla pagina” lì la rimpicciolisce, e la pianta non è più in scala. Controlla una misura nota con il righello: a 1:100, il lato nord della casa d’esempio, lungo 12 m, misura 12 cm.

Salvare la pagina come SVG

Scarica SVG, accanto a Stampa…, salva la stessa pagina come file vettoriale, con il nome della casa e del piano: Example flat - Third floor.svg. Si apre in un browser o in un programma di disegno, con le scritte come testo. Si salva anche quando la pianta non entra alla scala scelta.

La casa in un file

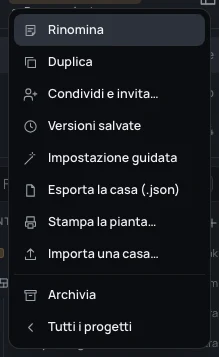

Esporta la casa (.json), nel menu del progetto, scarica tutta la casa in un file, con il nome dell’id della casa: example-flat.home.json. Contiene ogni piano e pianta, le stanze, le aperture, le placche, le luci, le scale, gli arredi e le impostazioni della casa, com’è la bozza adesso (Il file della casa). Non contiene le immagini dei disegni, i commenti, la cronologia né le versioni.

Importare una casa

Importa una casa…, nel menu del progetto (editor e proprietario), apre un file: scegli un .home.json esportato da Blupinta. La casa che contiene sostituisce la bozza di questo progetto, in un passo solo: ⌘ZCtrl+Z riporta la bozza di prima. La vista si adatta alla casa nuova.

Un file che non è una casa viene rifiutato, e non cambia niente: Il file non è una casa valida:, con i primi problemi trovati.

Cosa può andare storto

• La pianta stampata non è in scala. L’ha rimpicciolita il browser: stampa di nuovo con la sua scala al 100%.
• Stampa… è spento. La pianta non entra a quella scala: scegli quella che suggerisce, A3, o Adatta al foglio.
• Hai importato nel progetto sbagliato. ⌘ZCtrl+Z riporta la bozza com’era, finché resti in questa sessione.
