Placca luci

Lo strumento Placca luci mette su un muro la placca di un interruttore, di un deviatore, di un pulsante o di un comando tapparella. Va sul lato del muro dove fai clic, nella stanza verso cui guarda quel lato, all’altezza che la casa dà alle placche luci.

Riproduci

Come si sceglie

• Impianti nel dock, poi Placca luci (interruttori, deviatori, comandi), oppure SS.
• Il clic destro su un muro: Aggiungi una placca luci sceglie lo strumento; poi fai clic sul lato dove va. Ringhiere e separatori non lo propongono.
• La ricerca (⌘KCtrl+K): scrivi Placca luci.

La barra

• Tipo: Interruttore, Deviatore, Pulsante o Comando tapparella. Parte da Interruttore e tiene l’ultimo scelto finché il progetto resta aperto.
• Altezza: quella che prende ogni nuova placca luci, dal pavimento finito al centro della placca, segnata dalla casa. Qui si legge soltanto: viene dalla casa (Placche luci negli Impianti elettrici della casa, 105 cm se non la cambi, vedi Le impostazioni della casa). Per dare a una placca un’altezza sua, cambiala nella placca dopo averla messa.

Ogni placca nuova ha 3 moduli (3 posti); li cambi nella placca.

Come si usa

1. Scegli lo strumento e il Tipo.
2. Porta il puntatore sul muro, dal lato dove va la placca: un’anteprima della placca lo segue lungo il muro, su quella faccia.
3. Fai clic: la placca va lì, nella stanza verso cui guarda quel lato.

I tasti

• EscEsc o Fine (✓): torni a Seleziona.
• ␣␣ tenuto premuto: sposti la vista; ⌘Ctrl con la rotella: ingrandisci.
• OO e LL: gli altri strumenti di Impianti.

A cosa si aggancia

Solo al muro: la placca prende il muro più vicino sotto il puntatore (entro metà dello spessore del muro e una dozzina di pixel sullo schermo), la faccia su cui sta il puntatore e il punto del muro proprio di fronte. Il suo centro resta ad almeno 6 cm dagli estremi del muro. Non si aggancia ad aperture né ad altre placche: due placche possono finire una accanto all’altra, quindi guarda prima di fare clic.

Cosa rifiuta

• Un lato del muro che dà fuori: il clic non mette niente e dice Questo lato del muro dà fuori: la placca va dentro una stanza. Il lato deve guardare una stanza: disegna prima le stanze (Stanza).
• Ringhiere e separatori: lì l’anteprima non compare e il clic non fa niente.

Dopo

La placca è selezionata e il suo ispettore è aperto; lo strumento resta acceso per la prossima. Nell’ispettore cambi il tipo, un’altezza sua (Torna all’altezza della casa la toglie), i moduli, il punto lungo il muro (Dall’inizio del muro) e la serie (Prese e interruttori). Un passo nella cronologia (Placca aggiunta).

Esempio: il comando tapparella del soggiorno

Sulla casa d’esempio finita, un comando tapparella per la seconda finestra a nord del soggiorno, appena a sinistra della finestra.

1. Premi SS. Nella barra scegli Comando tapparella.

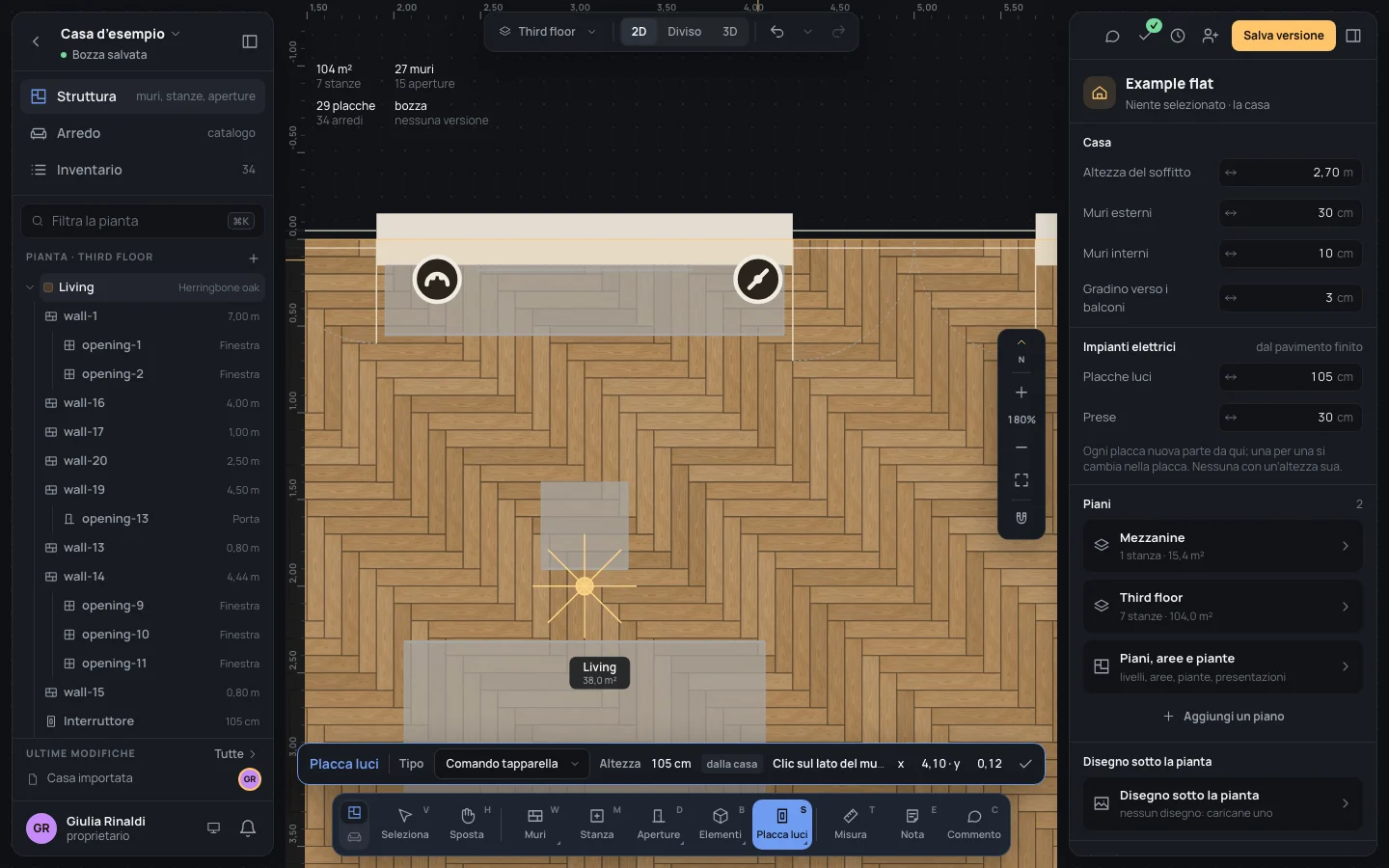

2. Porta il puntatore sul muro nord, dal lato del soggiorno, poco a sinistra della finestra di destra: la barra legge circa x 4,10 · y 0,12.

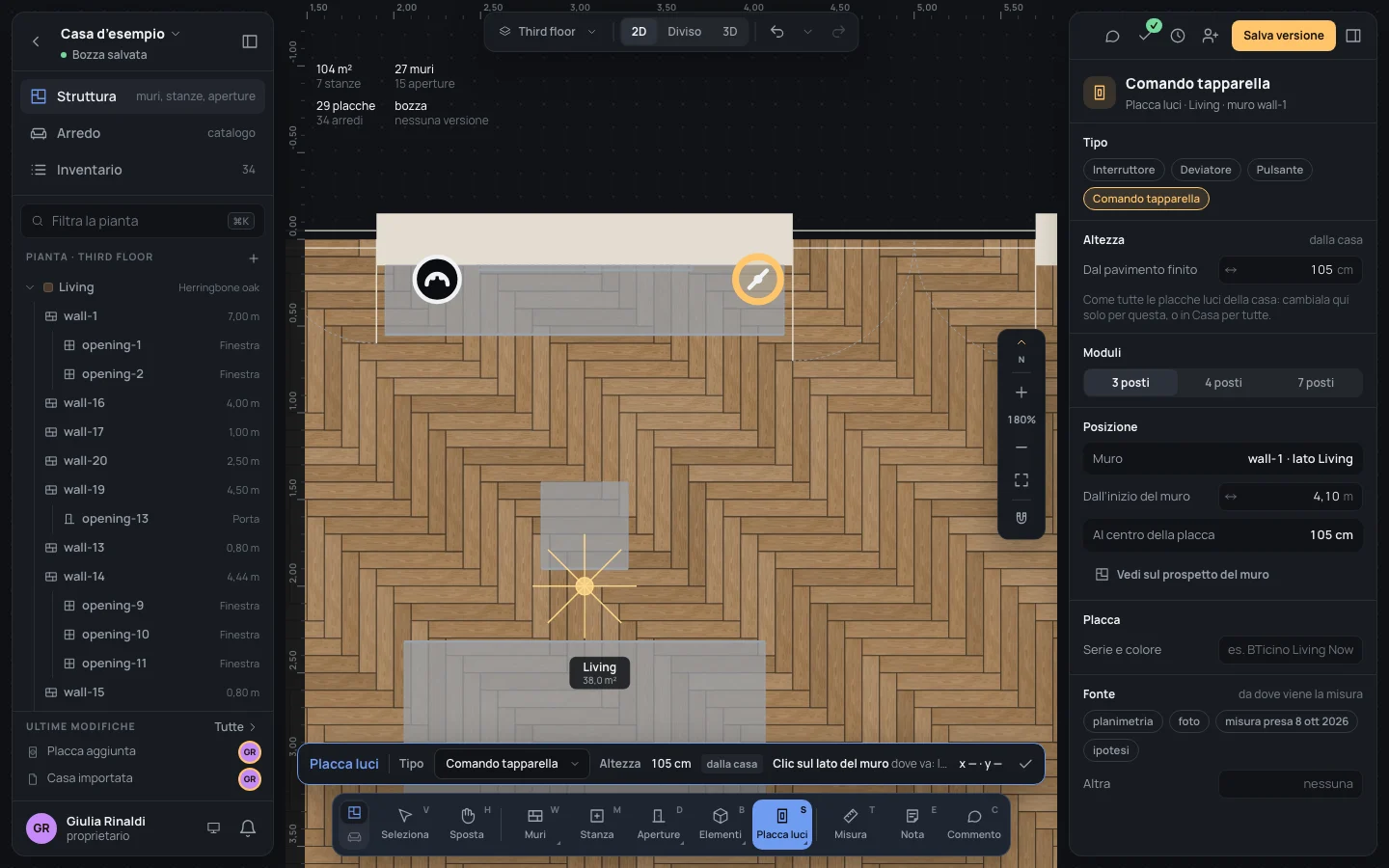

3. Fai clic. L’ispettore dice Placca luci · Living · muro wall-1, a 105 cm dalla casa.
4. Per metterla esatta, scrivi Dall’inizio del muro4,10Copia nella sua Posizione.

Se qualcosa va storto

• Questo lato del muro dà fuori: hai fatto clic sulla faccia esterna, o la stanza non c’è ancora. Fai clic dentro, o crea prima la stanza.
• Sul muro o sulla faccia sbagliata: ⌘ZCtrl+Z e rifai il clic; oppure falla scorrere nella Posizione dell’ispettore.
• Nessuna anteprima: il puntatore è troppo lontano dal muro. Ingrandisci e portalo proprio sul muro.

Vedi anche

• Prese e interruttori: l’ispettore della placca, l’altezza, il prospetto del muro.
• Presa · Luce · Le impostazioni della casa.
