Porta

Lo strumento Porta mette una porta in un muro: passi sul muro e il tratto che occuperebbe si accende, con le distanze da ciò che ha accanto; fai clic ed è lì. Finestra e Portafinestra funzionano allo stesso modo: questa pagina spiega la barra e il gesto che hanno in comune.

Riproduci

Come si sceglie

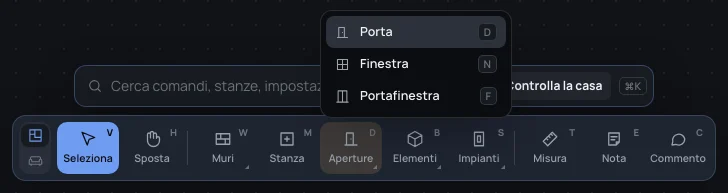

• Aperture nel dock: un clic apre il gruppo, con Porta, Finestra e Portafinestra. Poi il pulsante del gruppo mostra l’ultimo scelto.
• DD la sceglie subito, NN la finestra, FF la portafinestra.
• Con un muro selezionato, la barra dei comandi suggerisce Aggiungi una porta. Il clic destro su un muro offre Aggiungi una porta qui e Aggiungi una finestra qui: scelgono lo strumento, poi fai clic dove va.
• La ricerca (⌘KCtrl+K): scrivi Porta.

La barra

Mentre lo strumento è acceso, la barra sopra il dock è Aperture nuove:

• Tipo: Senza tipo, poi i tipi di porta della casa (nella casa d’esempio Interior door, Pocket sliding door, Entrance door: i nomi li ha scritti il suo autore). Una porta di un tipo ne prende le parti e la misura, e cambia quando cambia il tipo (Tipi di apertura). Scegliere un tipo porta la larghezza a quella del tipo. Le scelte di tipo ci sono solo se la casa ha tipi di quel genere.
• Larghezza, in centimetri: 70, 80 o 90 per una porta. Parte da 80 e tiene l’ultima scelta per le porte successive. Un’altra larghezza la scrivi poi nella porta, nell’ispettore.

Ogni strumento parte dal tipo che la casa gli dà: Tipo di partenza degli strumenti, in Per cominciare della casa (nella casa d’esempio, Interior door). Se lo cambi lì, cambia anche la barra.

L’altezza della porta viene dal suo tipo; con Senza tipo, una porta è alta 2,10 m dal pavimento (Davanzale 0,00 m, Architrave 2,10 m).

Come si usa

1. Scegli lo strumento, poi tipo e larghezza nella barra.

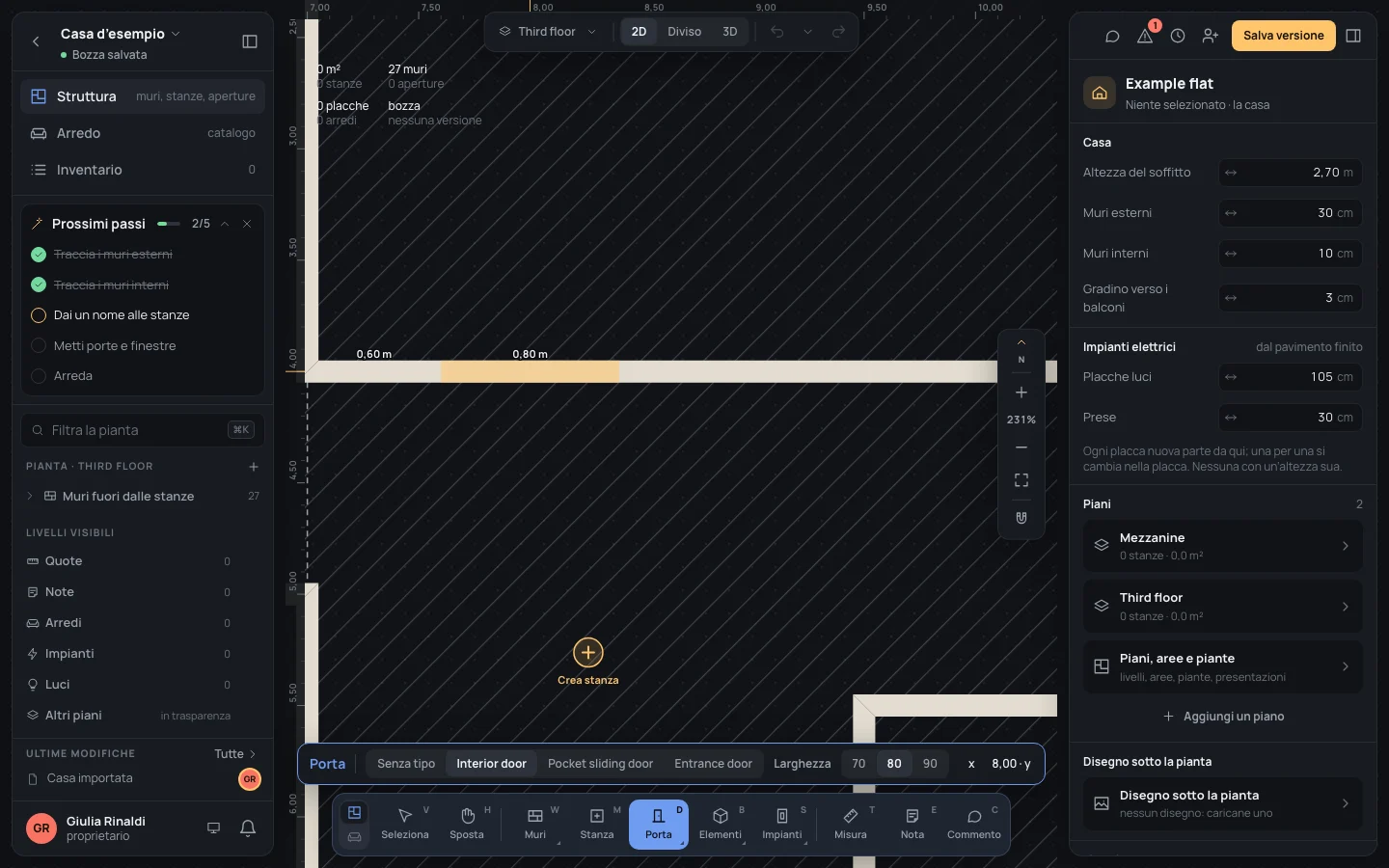

2. Passa su un muro. Il tratto che la porta occuperebbe si accende in ambra, centrato sul puntatore, con la sua larghezza sopra e, da ogni lato, la distanza dal suo bordo a ciò che c’è accanto: l’estremo del muro o l’apertura vicina.
3. Fai clic. La porta è inserita lì e selezionata; lo strumento resta acceso per la prossima.

Le distanze si misurano lungo l’asse del muro, dai suoi estremi (gli angoli dove si incontrano gli assi). Lo dice anche il suggerimento della barra: Passa su un muro: vedi dove cade la porta e le distanze · clic per inserirla.

I tasti

• EscEsc o Fine (✓) nella barra: torni a Seleziona.
• ␣␣ tenuto premuto: sposti la vista; ⌘Ctrl con la rotella: ingrandisci. Più ingrandisci, più fine è il posizionamento.
• NN e FF passano alle altre aperture; ogni strumento tiene il suo tipo e la sua larghezza.

A cosa si aggancia

Entro 10 pixel sullo schermo, il tratto dell’apertura si aggancia:

• con il suo centro, al centro del muro;
• con i suoi bordi, agli estremi del muro;
• con i suoi bordi, ai bordi delle aperture già nel muro, così due aperture possono stare una accanto all’altra.

Resta sempre dentro il muro. Gli interruttori dell’aggancio nella barra di stato e ⌘Ctrl qui non cambiano niente.

Cosa rifiuta

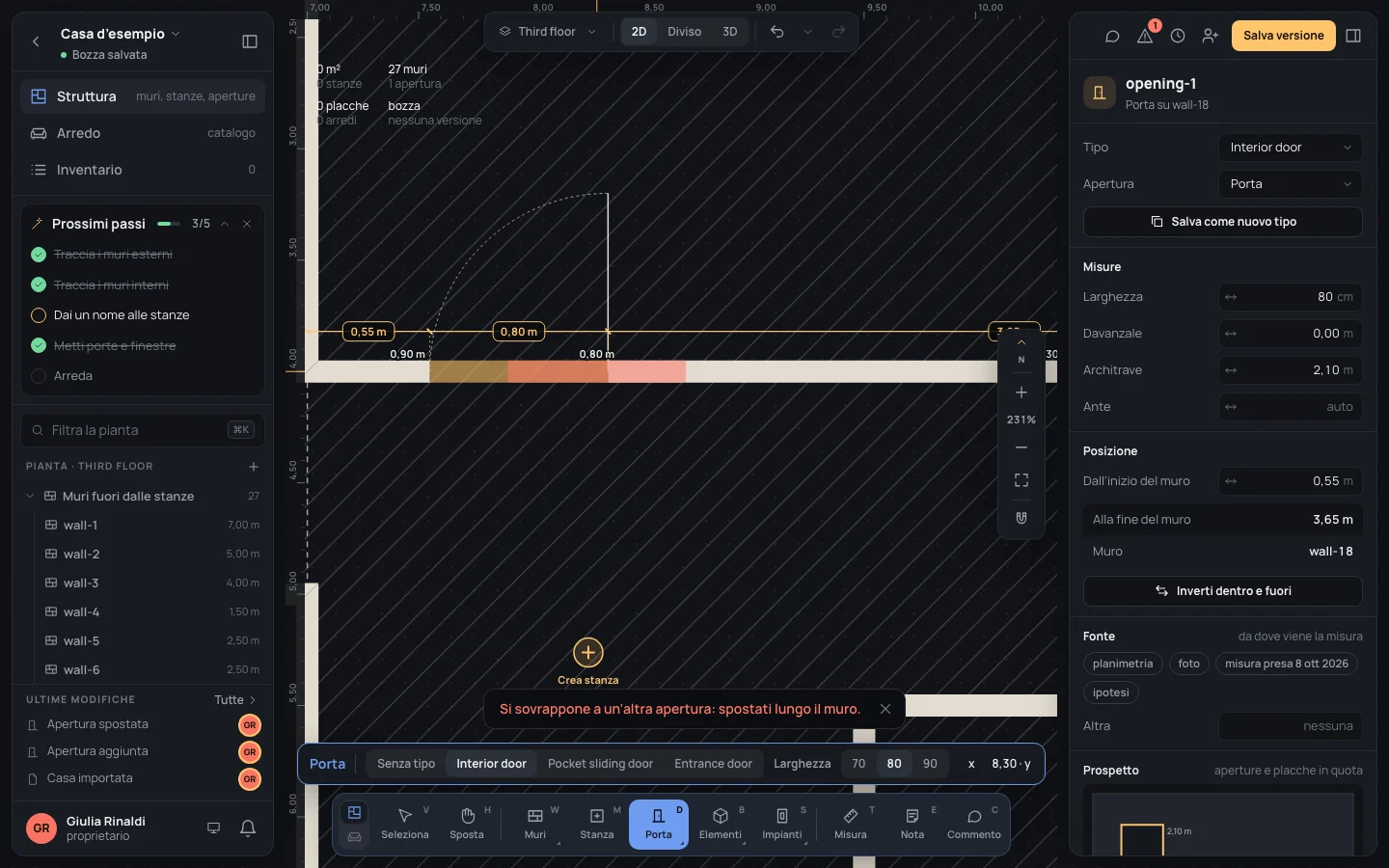

Quando la porta non ci sta, il suo tratto diventa rosso e il clic non la inserisce, ma dice perché:

• Si sovrappone a un’altra apertura: spostati lungo il muro.
• Il muro è più corto di questa apertura: scegli una larghezza minore in alto.

Ringhiere e separatori non prendono aperture: sopra di loro non si accende niente e il clic non fa niente.

Dopo

La porta è selezionata: l’ispettore ne mostra Tipo, Larghezza, Davanzale, Architrave, Ante e Dall’inizio del muro, la pianta le sue distanze, che puoi scrivere. Con Seleziona la trascini lungo il muro. Da che parte apre e dove ha i cardini: Aperture. Ogni porta è un passo della cronologia (Apertura aggiunta).

Esempio: la porta della camera

Nella casa d’esempio con i soli muri, la porta della camera sta nel muro tra camera e ingresso (quello a y 4,00, da x 7,00 a 12,00), a 0,55 m dal suo estremo ovest.

1. Premi DD. Nella barra, Interior door e larghezza 80.
2. Passa sul muro tra camera e ingresso, vicino al suo estremo ovest, e fai clic.

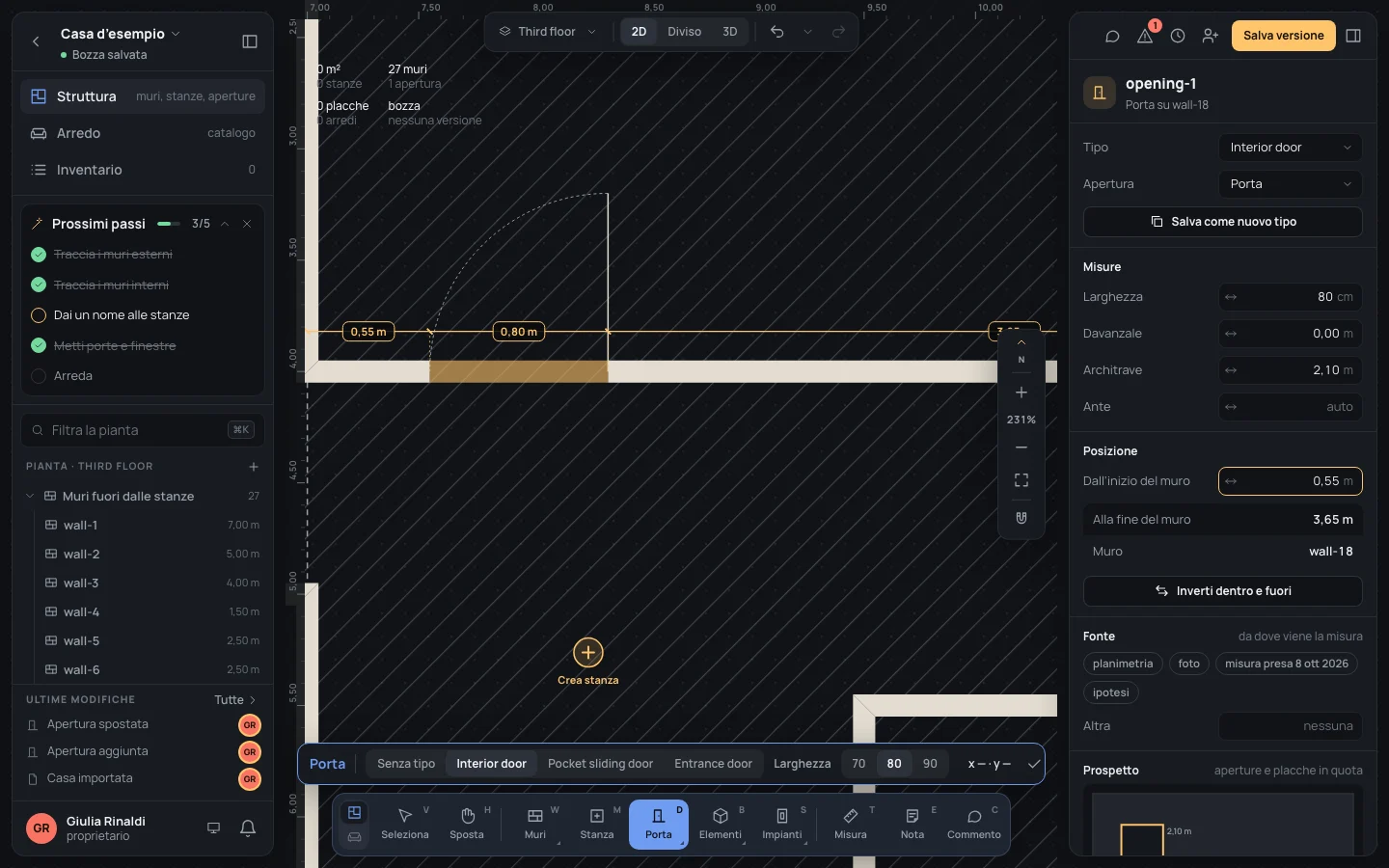

3. Nell’ispettore scrivi Dall’inizio del muro0,55Copia e premi ↵↵.

Alla fine del muro dice allora 3,65 m.

Se qualcosa va storto

• Nel posto sbagliato: trascinala lungo il muro con Seleziona, o scrivi il suo Dall’inizio del muro.
• L’apertura sbagliata: ⌘ZCtrl+Z la toglie; oppure eliminala quando è selezionata (⌫⌫oppure⌦⌦).
• Su un muro non si accende niente: è una ringhiera o un separatore, che non prendono aperture, o il puntatore è troppo lontano.

Vedi anche

• Aperture: l’ispettore, i lati e i cardini.
• Tipi di apertura: i tipi della casa.
• Finestra e Portafinestra.
• Selezionare: far scorrere un’apertura lungo il suo muro.
